Bloc Additioneur Numérique

Contenu

• Bloc Additioneur Numérique
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Auteurs

Palette

• Integer - Palette Integer

Description

Ce bloc est un additionneur binaire avec sortie de retenue. Grâce à un rebouclage de la sortie de retenue sur l'une de ses entrées, ce bloc peut-être utilisé pour réaliser un accumulateur.

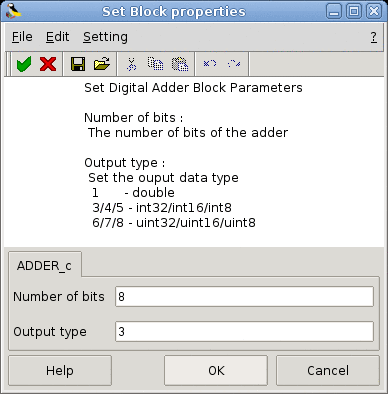

Boîte de dialogue

• Number of bits
  Taille en nombre de bits des registres internes de l'additionneur.
  Propriétés : Type 'vec' de taille 1.

• Output type
  Type de donnée de sortie :
  • 1 double

  • 3/4/5 int32/int16/int8

  • 6/7/8 uint32/uint16/uint8

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: oui
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [-1,-2] / type -1
  - port 2 : taille [-1,-2] / type -1

• sorties régulières:
  - port 1 : taille [-1,-2] / type 3
  - port 2 : taille [-1,-2] / type 3

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: adder_c

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Integer/ADDER_c.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/integer/adder_c.c (Type 4) [voir code]

Auteurs

INRIA A. Layec
