Bloc Scicos
fr - eng

Bloc convertisseur parallèle-série

Contenu

• Bloc convertisseur parallèle-série
  • Palette
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs

Palette

• Tools - Palette Outils

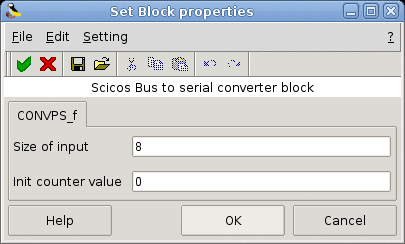

Boîte de dialogue

• Size of input
  La taille du port régulier d'entrée.
  Propriétés : Type 'vec' de taille 1.

• Init counter value
  L'index initial où la convertion commence.
  Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: oui
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [8,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: oui
• possède un état objet: non
• nom de la fonction de calcul: convps

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Tools/CONVPS_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/tools/convps.c (Type 2) [voir code]

Voir aussi

• CONVSP_f - Bloc convertisseur série-parallèle (Bloc Scicos)

Auteurs

IRCOM Group Alan Layec
