Bloc Scicos
fr - eng


Bloc fonction décalage à gauche modulo entier

\epsfig{file=LCMODULO_f.eps,height=90pt}

Contenu

Palette

Description

Ce bloc réalise une fonction modulo entière circulaire à gauche. La sortie est le mot d'entrée décalé à gauche de N bit, défini sur une longueur de Nbit bits en utilisant la notation code complément à 2. Les valeurs de la sortie sont donc comprises dans l'intervalle $ \left[-2^{Nbit-1};2^{Nbit-1}-1\right]$.
Cette fonction est décrite par une amplitude non constante. Suivant le nombre de décalage à gauche, cette non-linéarité peut prendre des pentes différentes. La figure 1 montre un exemple pour une longueur donnée (Nbit=5), pour un décalage et pour deux décalages.

\begin{figure}\centering \subfigure[]{\scalebox{0.4}{% \input{lcmodulo_fnl_fig1... ... \subfigure[]{\scalebox{0.4}{% \input{lcmodulo_fnl_fig2.pstex_t}}} \end{figure}

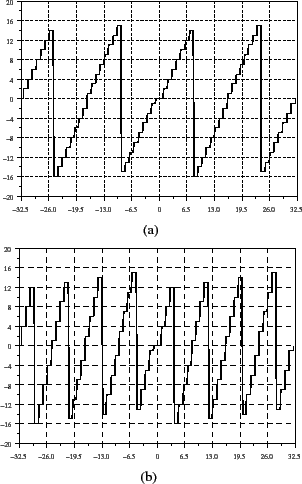

Figure 1: Fonction non-linéaire lcmodulo pour Nbit=5. (a) un décalage; (b) deux décalages

Cette fonction est modélisée avec des opérateurs binaires du langage C. Premièrement le bloc commence par convertir la valeur d'entrée en un nombre entier non signé. Après, il réalise N fois l'opération de décalage à gauche. Le tableau 1 montre les étapes successives de réalisation de cette opération pour un mot de longueur 8 bits.

Table 1: Etapes de calcul de la fonction décalage circulaire à gauche
Etapes Opérations Decimale Binaire
1 Lit Lit une valeur entière non-signée 150 1001 0110
2 Décalage à gauche binaire 300 1 0010 1100
3 Tronque à 8 bits 44 0010 1100
4 Additionne les bits tronqués 45 0010 1101

La fonction de calcul convertie finallement la valeur non-signée en valeur signée et dépose le résultat dans le registre de sortie y.

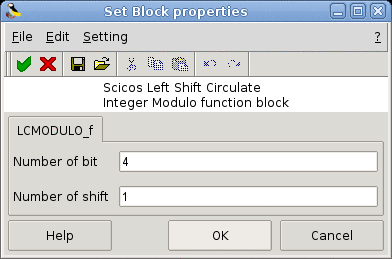

Boîte de dialogue

\begin{figure}\begin{center} \epsfig{file=LCMODULO_f_gui.eps,width=270pt} \end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

IRCOM Group Alan Layec
