Bloc Scicos
fr - eng

Bloc registre à décalage pour signaux multipléxés

Contenu

• Bloc registre à décalage pour signaux multipléxés
  • Palette
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Auteurs

Palette

• Tools - Palette Outils

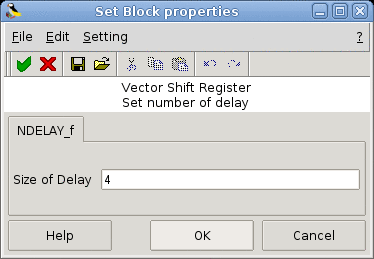

Boîte de dialogue

• Size of Delay
  Le nombre de retard.
  Type 'vec' de taille -1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: oui
• possède un état objet: non
• nom de la fonction de calcul: ndelay

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Tools/NDELAY_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/tools/ndelay.c (Type 2) [voir code]

Auteurs

IRCOM Group Alan Layec
