Bloc générateur de bruit blanc gaussien

Contenu

• Bloc générateur de bruit blanc gaussien
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs

Palette

• Sources - Palette Source

Description

Dans un simulateur de système de communication, un générateur de bruit Gaussien est générallement calculé avec la loi "Box Muller". Cette méthode permet de bruiter en amplitude et en phase les signaux complexes. Elle est définie par ces deux équations :

$$\begin{eqnarray} \tilde{I}&=&\sigma\sqrt{-\log(\tilde{p})\:\cos(2\pi\tilde{q})}\\ \tilde{Q}&=&\sigma\sqrt{-\log(\tilde{p})\:\sin(2\pi\tilde{q})} \end{eqnarray}$$

où $\tilde{p}$ et $\tilde{q}$ sont deux variables aléatoires uniformément réparties, $\sigma$ est la variance de la source de bruit et $\tilde{I}$ $\tilde{Q}$ la partie réelle et imaginaire de l'échantillon de bruit complexe.

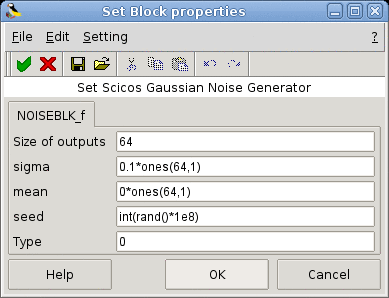

Boîte de dialogue

• Size of outputs
  La taille du port de sortie régulier.
  Propriétés : Type 'vec' de taille 1. Entier.

• sigma
  L'écart-type du générateur de bruit.
  Propriétés : Type 'vec' de taille -1. Vecteur de nombres réels.

• mean
  La moyenne du générateur de bruit.
  Propriétés : Type 'vec' de taille -1. Vecteur de réels.

• seed
  La graine du générateur de bruit.
  Propriétés : Type 'vec' de taille 1. Scalaire.

• Type
  Le type du générateur de bruit.
  Propriétés : Type 'vec' de taille 1. Entier.
  • 0 pour une sortie cosinus.

  • 1 pour une sortie sinus.

  • 2 pour une sortie en cosinus et en sinus (deux ports réguliers de sortie).

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• sorties régulières:
  - port 1 : taille [64,1] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: noiseblk

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Sources/NOISEBLK_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/sources/noiseblk.c (Type 4) [voir code]

Voir aussi

• noiseblk_c - routine de calcul générateur de bruit blanc gaussien (Routine bas-niveau)

Auteurs

IRCOM Group Alan Layec
