Bloc générateur de bruit de Rayleigh

Contenu

• Bloc générateur de bruit de Rayleigh
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Auteurs

Palette

• Sources - Palette Source

Description

$$\begin{eqnarray} f\left(x,\sigma\right)&=&\frac{x\exp^{\frac{-x^{2}}{2\sigma^{2}}}}{\sigma^{2}} \end{eqnarray}$$

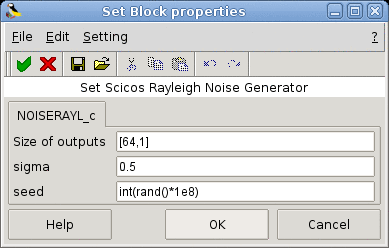

Boîte de dialogue

• Size of outputs
  La taille du port de sortie régulier.
  Propriétés : Type 'mat' de taille [1,2].

• sigma
  Le paramètre de la distribution de Rayleigh
  Propriétés : Type 'vec' de taille 1.

• seed
  La graine du générateur de bruit.
  Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• sorties régulières:
  - port 1 : taille [64,64] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: noiseraylblk

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Sources/NOISERAYL_c.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/sources/noiseraylblk.c (Type 4) [voir code]

Auteurs

INRIA Alan Layec
