Bloc registre à décalage discret à mémoire pour signaux multipléxés

Contenu

• Bloc registre à décalage discret à mémoire pour signaux multipléxés
  • Palette
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Auteurs

Palette

• Signal - Palette Signal

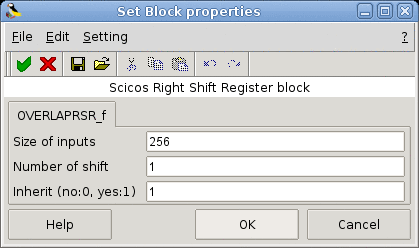

Boîte de dialogue

• Size of inputs
  Entier. La taille du port d'entrée.
  Type 'vec' de taille 1.

• Number of shift
  Entier. Le nombre de décalage à droite.
  Type 'vec' de taille 1.

• Inherit (no:0, yes:1)
  Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
  Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: oui
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [256,1] / type 1

• sorties régulières:
  - port 1 : taille [256,1] / type 1

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: oui
• possède un état objet: non
• nom de la fonction de calcul: overlaprsr

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Signal/OVERLAPRSR_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/signal/overlaprsr.c (Type 4) [voir code]

Auteurs

IRCOM Group Alan Layec
