Bloc Scicos
fr - eng

Bloc empiétement

Contenu

• Bloc empiétement
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Auteurs

Palette

• Signal - Palette Signal

Description

The bloc est un convertisseur de vecteur de taille nu en taille ny avec nu>ny.
Pour chaque actvations, ce bloc enregistre la partie [ny;ny+N] du vecteur d'entrée dans l'état discret, avec N un paramètre entier.

$$\begin{eqnarray} \begin{array}{ccccc} z(n) &=& u(n) & {\rm pour} & {\rm ny} \leq n < {\rm ny}+N. \end{array}\end{eqnarray}$$

Le vecteur de sortie y de taille ny, est le vecteur d'entrée u[0..ny-1] additionné avec le mot précédant z[0..N-1] stocké dans l'état discret tel que

$$\begin{eqnarray} y(n)&=&\left\{ \begin{array}{ccc} x(n)+z_{-1}(n) & {\rm pour} ... ...,\\ x(n) & {\rm pour} & N \leq n < {\rm ny}. \end{array}\right. \end{eqnarray}$$

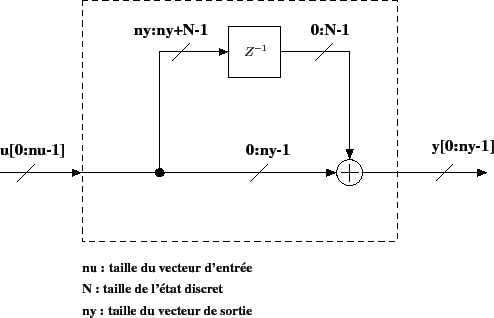

Figure 1: Diagramme équivalent du bloc Overlap_f

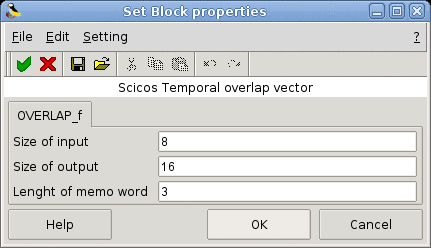

Boîte de dialogue

• Size of input
  Entier. La taille du port d'entrée.
  Type 'vec' de taille 1.

• Size of output
  Entier. La taille du port de sortie.
  Type 'vec' de taille 1.

• Lenght of memo word
  Entier. La taille de l'état discret.
  Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: oui
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [8,1] / type 1

• sorties régulières:
  - port 1 : taille [16,1] / type 1

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: oui
• possède un état objet: non
• nom de la fonction de calcul: overlap

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Signal/OVERLAP_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/signal/overlap.c (Type 4) [voir code]

Auteurs

IRCOM Group Alan Layec
