Bloc Scicos
fr - eng

Bloc accumulateur de mot binaire (ancien bloc)

Contenu

• Bloc accumulateur de mot binaire (ancien bloc)
  • Palette
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs

Palette

• Old - Palette d'anciens blocs

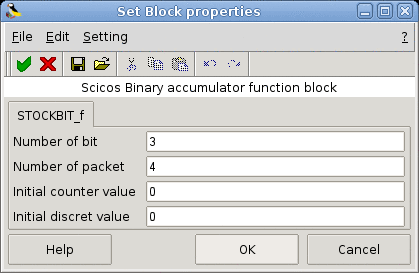

Boîte de dialogue

• Number of bit
  Type 'vec' de taille -1. La description du paramètre 1.

• Number of packet
  Type 'vec' de taille -1. La description du paramètre 2.

• Initial counter value
  Type 'vec' de taille -1. La description du paramètre 3.

• Initial discret value
  Type 'vec' de taille -1. La description du paramètre 4.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: oui
• possède un état objet: non
• nom de la fonction de calcul: stockbit

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Old/STOCKBIT_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/old/stockbit.c (Type 2) [voir code]

Voir aussi

• DESTOCKBIT_f - Bloc registre à décalage binaire (ancien bloc) (Bloc Scicos)

Auteurs

IRCOM Group Alan Layec
