Bloc du sous-système H du circuit Chua

Contenu

• Bloc du sous-système H du circuit Chua
  • Palette
  • Description

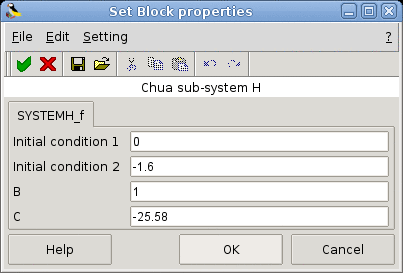

  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs

Palette

• NonLinear - Palette Non-linéaire

Description

Ce bloc réalise le sous-système $H$ du circuit de Chua :

$$\begin{eqnarray} y&=&x1\\ \dot{x_{1}}&=&B\left(u-x_{1}+x_{2}\right)\\ \dot{x_{2}}&=&Cx_{1} \end{eqnarray}$$

où B et C sont des vecteurs de paramètres, u le vecteur des entrées, y le vecteur des sorties, et $x_{1}$ $x_{2}$ les vecteurs des variables d'états.

Boîte de dialogue

• Initial condition 1
  La condition initiale de la variable d'état x1.
  Type 'vec' de taille -1.

• Initial condition 2
  La condition initiale de la variable d'état x2.
  Type 'vec' de taille -1.

• B
  La valeur du gain linéaire B.
  Type 'vec' de taille -1.

• C
  La valeur du gain linéaire C.
  Type 'vec' de taille -1.

Propriétés par défaut

• toujours actif: oui
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 0
• possède un état continu: oui
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: systemh

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/NonLinear/SYSTEMH_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/nonlinear/systemh.c (Type 2) [voir code]

Voir aussi

• CHUAFONC_f - Bloc fonction non-linéaire de Chua (Bloc Scicos)
• SYSTEMG_f - Bloc du sous-système G du circuit Chua (Bloc Scicos)

Auteurs

IRCOM Group Alan Layec
