VTUNE_f

Bloc Scicos
fr - eng

Bloc caractéristique non-linéaire continue d'un Ocillateur Contrôlé en Tension

$\epsfig{file=VTUNE_f.eps,height=90pt}$

Contenu

Bloc caractéristique non-linéaire continue d'un Ocillateur Contrôlé en Tension

Palette

NonLinear - Palette Non-linéaire

Description

Ce bloc calcule une fonction tangente hyperbolique. La sortie de ce bloc est donnée par l'expression suivante :

$\begin{eqnarray} y=F\left(u\right)=\alpha \tanh\left(\beta u\right) \end{eqnarray}$

avec

$\alpha$ : un gain (eprimé en [rad/s]),
$\beta$ : un coefficient (sans unité).

Rappelons que $\tanh()$ est la fonction définie par :

$\begin{eqnarray} \tanh\left(x\right)=\frac{\exp(x)-\exp(-x)}{\exp(x)+\exp(-x)} \end{eqnarray}$

La sortie de ce bloc produit en fait une déviation fréquentielle dépendante de la tension d'entrée. La figure 1 montre un exemple de cette fonction statique.

$\begin{figure}\centering \scalebox{0.5}{% \input{vtune_fig.pstex_t}} \end{figure}$

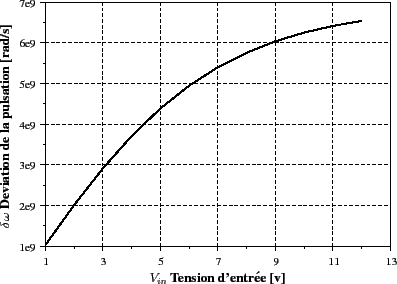

Figure 1: Caractéristique statique tension/pulsation (alpha=6.91e9 rad/s, beta=0.15).

Modèle équivalent en blocs de base

$\epsfig{file=VTUNE_f_sbeq.eps,height=1.5cm}$

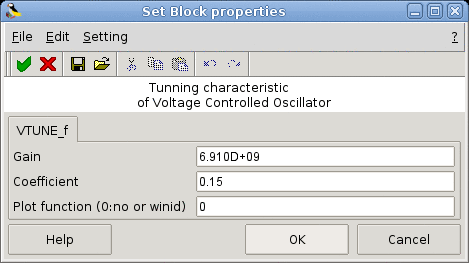

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=VTUNE_f_gui.eps,width=300pt} \end{center}\end{figure}$

Gain
Le gain alpha de la caractéristique non-linéaire.
Propriétés : Type 'vec' de taille -1.
Coefficient
Le coefficient beta de la caractéristique non-linéaire.
Propriétés : Type 'vec' de taille -1.
Plot function (0:no or winid)
Dessine la caractéristique non-linéaire dans une fenêtre scilab si la valeur de ce paramètre est supérieure à zéro.
Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [1,1] / type 1
sorties régulières:
- port 1 : taille [1,1] / type 1
nombre des entrées évènementielles: 0
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: non
possède un état objet: non
nom de la fonction de calcul: tanhblk

Fonction d'interface

MODNUMCOS/macros/scicos_blocks/NonLinear/VTUNE_f.sci [voir code]

Fonction de calcul

MODNUMCOS/routines/nonlinear/tanhblk.c (Type 2) [voir code]

Voir aussi

VCO_c - Bloc Oscillateur Contrôlé en Tension discret (Bloc Scicos)

Auteurs

IRCOM Group Alan Layec

Bibliographie

1: S. Sancho, A. Suarez, and T. Fernandez, ``Nonlinear dynamics of microwave synthesizers. stability and noise,'' IEEE Trans. Microwave Theory Tech., vol. 49, no. 10, pp. 1792-1803, Oct. 2001.
