ZBUFT_c

Bloc Scicos
fr - eng

Bloc buffer discret d'évènements

$\epsfig{file=ZBUFT_c.eps,height=90pt}$

Ce bloc est un buffer discret qui permet d'enregistrer les dates des événements véhiculées sur les liens événementiels pendant la simulation.
Les données stockées sont soit enregistrées dans l'état discret du bloc (z) ou bien dans une variable Scilab globale.

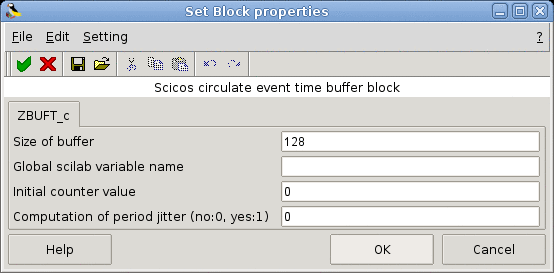

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=ZBUFT_c_gui.eps,width=300pt} \end{center}\end{figure}$

Size of buffer
Entier. Définit la taille du buffer pour les dates du seul événement d'entrée.
Propriétés : Type 'vec' de taille 1.
Global scilab variable name
Chaîne de caractères. Ce paramètre renseigne un nom de variable symbolique. Si cela est définit, ce paramètre permet à l'utilisateur de stocker les données dans une variable globale Scicab.
Après la simulation ou après une action stop, on peut passer en mode "Calc" (ou bien retourner dans Scilab en fermant Scicos) et charger les données stockées dans le buffer par l'instruction :
- global myvar
où "myvar" est la chaîne de caractères définit par ce paramètre.
Propriétés : Type 'str' de taille 1.
Initial counter value
Entier. Ce paramètre donne l'indice initial dans le buffer où le bloc commence à enregistrer les données.
Cette valeur doit être inférieure à la taille du buffer.
Propriétés : Type 'vec' de taille 1.
Computation of period jitter (no:0, yes:1)
Entier. Si cela est mis à 1, alors le bloc calcule et enregistre la jigue de phase entre chaque événement au lieu d'enregistrer les valeurs des dates.
Propriétés : Type 'vec' de taille 1.
