Bloc Scicos
fr - eng


Bloc fonction modulo réel

\epsfig{file=FMODULO_f.eps,height=90pt}

Contenu

Palette

Description

Ce bloc est une fonction non-linéaire modulo où l'entrée et la sortie sont des valeurs réelles. En accord avec le paramètre 'Amplitude', la sortie ne peut pas dépasser la valeur minimale -(m+%eps) et maximale m, avec m la valeur 'Amplitude'/2.
Ce bloc calcule

\begin{eqnarray} y=F\left(u\right)=u-\dfrac{1}{2}m-m {\rm floor}\left(\dfrac{u-\dfrac{1}{2}m}{m}\right)-\dfrac{1}{2}m, \end{eqnarray}


où 'm' est la valeur de 'Amplitude'/2, 'u' l'entrée et 'y' la sortie. Cette fonction est similaire à la fonction scilab 'modulo'.
La valeur de la sortie est soit négative, positive ou nulle.
\begin{figure}\centering \scalebox{0.4}{% \input{fmodulo_function.pstex_t}} \end{figure}

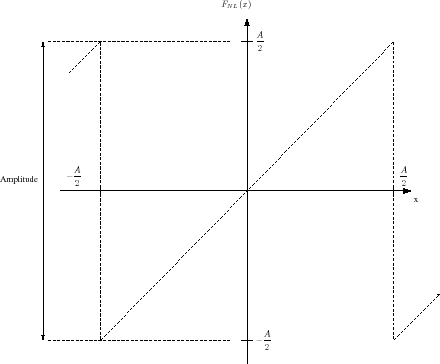

Figure 1: Fonction modulo réelle

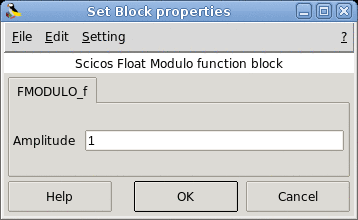

Boîte de dialogue

\begin{figure}\begin{center} \epsfig{file=FMODULO_f_gui.eps,width=260pt} \end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

A. Layec
