GENGOLD

Bloc Scicos
fr - eng

Bloc générateur de séquence de Gold

$\epsfig{file=GENGOLD_f.eps,height=90pt}$

Un générateur de séquence de Gold est générateur de nombres pseudo-aléaotoires qui a de bonnes propriétés pour diminuer le bruit d'accès multiple trouvé dans les systèmes de communications DS-CDMA. Un tel générateur se compose de deux registres à décalage linéaire à droite (MLLSR). La plupart des propriétés de ces types de registres peuvent trouvées dans [1]. Un exemple de schéma bloc d'un générateur de séquence de Gold avec des registres de longueur 5 est montré à la fig. 1.

$\begin{figure}\centering \scalebox{0.5}{% \input{seq_gold.pstex_t}} \end{figure}$

Figure 1: Générateur de séquence de Gold

A chaque coup d'horloge, les registres décalent tous leurs éléments vers la droite. L'équation générale suivante donne la sortie d'un générateur de séquence de Gold :

$\begin{eqnarray} c_{n}&=&{\displaystyle \sum_{i=1}^{r}Ca_{i}a_{n-i}+\sum_{i=1}^{r}Cb_{i}b_{n-i}}. \end{eqnarray}$

$a_{n}$ et $b_{n}$ sont les sorties des registres, $Ca_{i}$ et $Cb_{i}$ sont les variables de connection correspondante et

la longueur des registres. Toutes les valeurs sont binaires, ce qui signifique que les additions sont réalisées avec l'opérateur booléen OU exclusif. En fait, chaque registre ne nécéssite que de deux valeurs entières pour être calculés (une pour l'état et l'autre pour les connections). Dans ce bloc, tous les opérations -additions modulo 2, décalages- sont réalisées avec les opérateurs binaires du langage C ce qui assure un calcul dynamique rapide.

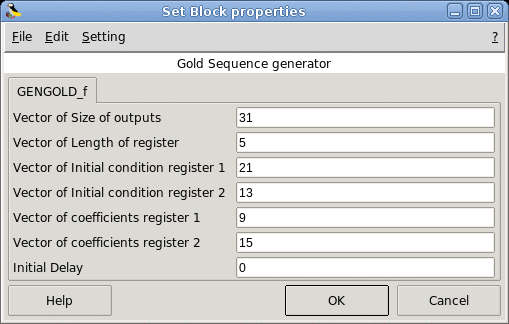

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=GENGOLD_f_gui.eps,width=300pt} \end{center}\end{figure}$

Vector of Size of outputs
Type 'vec' de taille -1. La longueur des séquences.
Vector of Length of register
Type 'vec' de taille -1. La longueur des registres.
Vector of Initial condition register 1
Type 'vec' de taille -1. La valeur initiale du registre 1 (en valeur décimale).
Vector of Initial condition register 2
Type 'vec' de taille -1. La valeur initiale du registre 2 (en valeur décimale).
Vector of coefficients register 1
Type 'vec' de taille -1. La valeur des coefficients du registre 1 (en valeur décimale).
Vector of coefficients register 2
Type 'vec' de taille -1. La valeur des coefficients du registre 2 (en valeur décimale).
Initial Delay
Type 'vec' de taille 1. Le retard à l'origine (exprimé en échantillons).
