Bloc Scicos
fr - eng

Bloc insertion de zéro

Contenu

• Bloc insertion de zéro
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Auteurs

Palette

• Signal - Palette Signal

Description

Ce bloc insère des zéros à la fin du vecteur d'entrée.

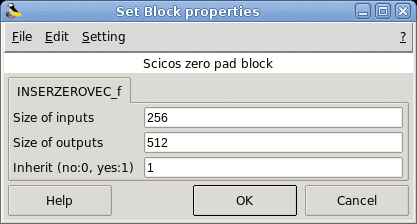

Boîte de dialogue

• Size of inputs
  La taille du vecteur d'entrée.
  Type 'vec' de taille 1.

• Size of outputs
  La taille du vecteur de sortie.
  Type 'vec' de taille 1.

• Inherit (no:0, yes:1)
  Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
  Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: oui
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [256,1] / type 1

• sorties régulières:
  - port 1 : taille [512,1] / type 1

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: inserzerovec

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Signal/INSERZEROVEC_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/signal/inserzerovec.c (Type 4) [voir code]

Auteurs

A. Layec
