Bloc Scicos
fr - eng


Bloc de modulation par états de phase M-aires

\epsfig{file=MODPSK_f.eps,height=117pt}

Contenu

Palette

Description

Ce modulateur M-PSK calcule les valeurs des composantes en phase/quadrature (I/Q) à partir des valeurs entières données en entrée. La phase est calculée grâce à l'équation :

\begin{eqnarray} \varphi&=&\pi\left(\frac{2u+1}{M}\right) \end{eqnarray}


où u est la valeur entière d'entrée et M est le nombre d'états défini par le paramètre 'Number of states' de la boîte de dialogue. Les valeurs de sorties sont données par :

\begin{eqnarray} y_{1}&=&cos\left(\varphi\right) \\ y_{2}&=&-\sin\left(\varphi\right). \end{eqnarray}

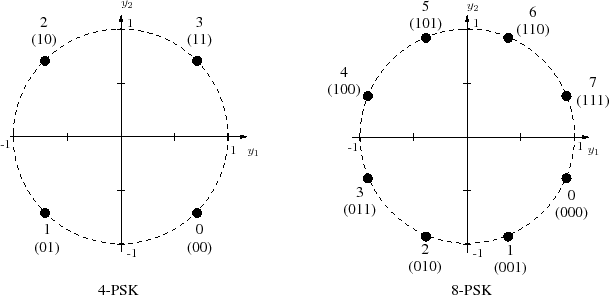

Pour des modulations 4 et 8-PSK, ce bloc réalise les constellations suivantes :
\begin{figure}\centering \scalebox{0.8}{% \input{constel_psk_ex.pstex_t}} \end{figure}
Figure 1: Constellations 4 et 8-PSK

Boîte de dialogue

\begin{figure}\begin{center} \epsfig{file=MODPSK_f_gui.eps,width=270pt} \end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

A. Layec
