Bloc générateur d'événement d'un oscillateur bruité en phase

Contenu

• Bloc générateur d'événement d'un oscillateur bruité en phase
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Auteurs

Palette

• Sources - Palette Source

Description

Ce bloc permet de générer des événements correspondant à un oscillateur bruité en phase.
Pour chaque événement généré, la phase, qui doit être comprise entre -2*Pi,2*Pi est lue sur le port d'entrée régulier.
Les dates des événements sont calculées grâce à la détection continue de passage à zéro suivante

$$\begin{eqnarray} t - (kT_{0} + \delta \tilde{\phi}(t)\frac{T_{0}}{2\pi}) = 0 \end{eqnarray}$$

avec To la période le l'oscillateur et $\delta \tilde{\phi}(t)$ le bruit de phase de l'oscillateur.

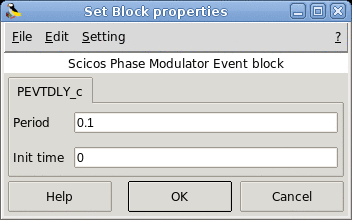

Boîte de dialogue

• Period
  La période de l'oscillateur.
  Propriétés : Type 'vec' de taille 1.

• Init time
  La première date de l'événement de sortie.
  Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: oui
• direct-feedthrough: oui
• détection de passage à zéro: oui
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 1
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: pevtdlyz_c

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Sources/PEVTDLY_c.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/sources/pevtdlyz_c.c (Type 4) [voir code]

Auteurs

A. Layec
