Bloc Scicos
fr - eng

Bloc générateur d'évènement modulé en phase

Contenu

• Bloc générateur d'évènement modulé en phase
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Auteurs

Palette

• Sources - Palette Source

Description

Ce bloc permet de générer des événements modulés en phase.
Pour chaque événement généré, la phase, qui doit être comprise entre -2*Pi,2*Pi est lue sur le port d'entrée régulier.
Regardez le contenu du super-bloc compilé de PCLOCK_f pour savoir comment connecter les ports événementiels de ce bloc.

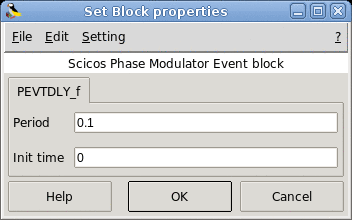

Boîte de dialogue

• Period
  La période de la génération d'événement.
  Type 'vec' de taille 1.

• Init time
  Le temps initial où la génération d'événement commence.
  Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 3
• possède un état continu: non
• possède un état discret: oui
• possède un état objet: non
• nom de la fonction de calcul: pevtdly

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Sources/PEVTDLY_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/sources/pevtdly.c (Type 4) [voir code]

Auteurs

A. Layec
