RIFGEN

Bloc Scicos
fr - eng

Bloc filtre à réponse impulsionnelle finie générique

$\epsfig{file=RIFGEN_f.eps,height=90pt}$

Contenu

Bloc filtre à réponse impulsionnelle finie générique

Palette

Filter - Palette filtres numériques

Description

Les filtres à réponses impulsionnelles finis sont définis avec l'équation discrète :

$\begin{eqnarray} y\left(k\right)=\sum^{N-1}_{i=0}a_{i}x\left(k-i\right) \end{eqnarray}$

Dans le domaine de la transformée en Z, cette équation peut se réécrire :

$\begin{eqnarray} H\left(Z\right)=\sum^{N-1}_{i=0}a_{i}Z^{-i} \end{eqnarray}$

où les $a_{i}$ sont les valeurs des coefficients de la réponse impulsionnelle, N est le nombre de coefficients et $Z^{-1}$ l'opérateur retard.

Un exemple de filtre de réponse à réponse impulsionnelle finie avec 4 coefficients construit avec les blocs de base de Scicos est montré dans la section suivante.

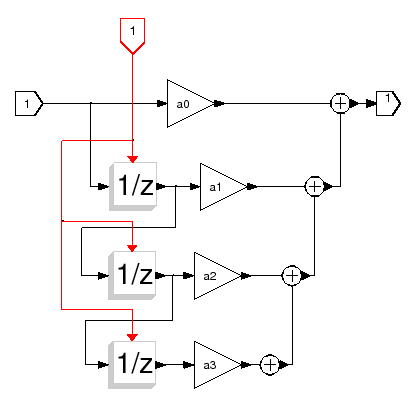

Modèle équivalent en blocs de base

$\epsfig{file=RIFGEN_f_sbeq.eps,height=9cm}$

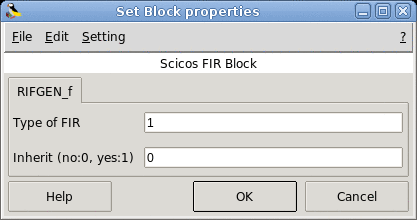

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=RIFGEN_f_gui.eps,width=300pt} \end{center}\end{figure}$

Type of RIF
Type 'vec' de taille 1. Définit le type de réponse impulsionnelle.
Si mis à 1
$\begin{figure}\begin{center} \epsfig{file=RIFGEN_f_1_1_gui.eps,width=300pt} \end{center} \end{figure}$
- Number of coefficients
  number of coefficients
  Propriétés : Type vec de taille -1.
- Vector of impulse response
  impulse response
  Propriétés : Type vec de taille -1.
- Size of input vectors
  size of the regular input
  Propriétés : Type vec de taille -1.
- Plot impulse response (0:No/Windows Id)?
  plot impulse response in a graphic window
  Propriétés : Type vec de taille 1.
Si mis à 2
$\begin{figure}\begin{center} \epsfig{file=RIFGEN_f_1_2_gui.eps,width=300pt} \end{center} \end{figure}$
- Size of the filter
  filter order
  Propriétés : Type vec de taille 1.
- Sampling frequency
  set the sampling period to compute the impulse response
  Propriétés : Type vec de taille 1.
- Type of wfir filter (lp,hp,bp,sb)
  filter defintion
  Propriétés : Type str de taille 1.
- Low - High frequency cutoff
  2-vector of cutoff
  Propriétés : Type vec de taille 2.
- Type of filtering window (re,tr,hn,hm,kr,ch)
  filtering window
  Propriétés : Type str de taille 1.
- Chebychev or Kaiser window parameters:
  Chebychev or Kaiser windw parameters
  Propriétés : Type vec de taille 2.
- Plot impulse response (0:No/Windows Id)?
  plot impulse response in a graphic window
  Propriétés : Type vec de taille 1.
Si mis à 3
$\begin{figure}\begin{center} \epsfig{file=RIFGEN_f_1_3_gui.eps,width=300pt} \end{center} \end{figure}$
- Size of the filter
  number of coefficients
  Propriétés : Type vec de taille -1.
- Size of input vectors
  size of the regular input
  Propriétés : Type vec de taille -1.
- Frequency Sampling
  set the sampling period to compute the impulse response
  Propriétés : Type vec de taille -1.
- Roll-Off Factor
  filter parameter
  Propriétés : Type vec de taille -1.
- Output Gain
  the output gain of the filter
  Propriétés : Type vec de taille -1.
- Plot impulse response (0:No/Windows Id)?
  plot impulse response in a graphic window
  Propriétés : Type vec de taille 1.
Si mis à 4
$\begin{figure}\begin{center} \epsfig{file=RIFGEN_f_1_4_gui.eps,width=300pt} \end{center} \end{figure}$
- Size of the filter
  number of coefficients
  Propriétés : Type vec de taille -1.
- Size of input vectors
  size of the regular input
  Propriétés : Type vec de taille -1.
- Frequency Sampling
  set the sampling period to compute the impulse response
  Propriétés : Type vec de taille -1.
- Roll-Off Factor
  filter parameter
  Propriétés : Type vec de taille -1.
- Output Gain
  the output gain of the filter
  Propriétés : Type vec de taille -1.
- Plot impulse response (0:No/Windows Id)?
  plot impulse response in a graphic window
  Propriétés : Type vec de taille 1.
Si mis à 5
$\begin{figure}\begin{center} \epsfig{file=RIFGEN_f_1_5_gui.eps,width=300pt} \end{center} \end{figure}$
- Size of the filter
  number of coefficients
  Propriétés : Type vec de taille -1.
- Size of input vectors
  size of the regular input
  Propriétés : Type vec de taille -1.
- Frequency Sampling
  set the sampling period to compute the impulse response
  Propriétés : Type vec de taille -1.
- BT Factor
  filter parameter
  Propriétés : Type vec de taille -1.
- Output Gain
  the output gain of the filter
  Propriétés : Type vec de taille -1.
- Plot impulse response (0:No/Windows Id)?
  plot impulse response in a graphic window
  Propriétés : Type vec de taille 1.
Inherit (no:0, yes:1)
Type 'vec' de taille 1. Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).

Propriétés par défaut

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [1,1] / type 1
sorties régulières:
- port 1 : taille [1,1] / type 1
nombre des entrées évènementielles: 1
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: oui
possède un état objet: non
nom de la fonction de calcul: nfilter

Fonction d'interface

MODNUMCOS/macros/scicos_blocks/Filter/RIFGEN_f.sci [voir code]

Fonction de calcul

MODNUMCOS/routines/filter/nfilter.c (Type 4) [voir code]

Auteurs

A. Layec

Bibliographie

LARY_CR: Software package for the Analysis of Cardio Vascular and Respiratory Rhythms, in the SCILAB_SCICOS environment. Available : http://www.inria.fr/rrrt/rt-0259.html
