Bloc Scicos
fr - eng


Bloc multiplicateur vectoriel de signaux complexes

\epsfig{file=VECTMULTCMPLX_f.eps,height=112.5pt}

Contenu

Palette

Description

Ce bloc réalise la multiplication complexe. Il est défini avec quatre entrées régulières, qui sont respectivement le premier vecteur complexe (u1 est la partie réelle et u2 la partie imaginaire) et le deuxième vecteur complexe d'entrée (u3 est la partie réelle et u4 la partie imaginaire). En définissant la multiplication complexe par la formule :

\begin{eqnarray} \tilde{C}&=&\tilde{A} \tilde{B} \end{eqnarray}


avec $ \tilde{C}$ le vecteur complexe de sortie et $ \tilde{A}$,$ \tilde{B}$ les deux vecteurs complexes d'entrée :

\begin{eqnarray} y_{1}+jy_{2}&=&\left(u_{1}+ju_{2}\right)\left(u_{3}+ju_{4}\rig... ...u_{1}u_{3}-u_{2}u_{4}\right)+j\left(u_{1}u_{4}+u_{2}u_{3}\right), \end{eqnarray}


l'élément n du vecteur complexe de sortie est alors défini par :

\begin{eqnarray} y_{1}(n)&=&u_{1}(n)u_{3}(n)-u_{2}(n)u_{4}(n)\\ y_{2}(n)&=&u_{1}(n)u_{4}(n)+u_{2}(n)u_{3}(n)\\ \end{eqnarray}

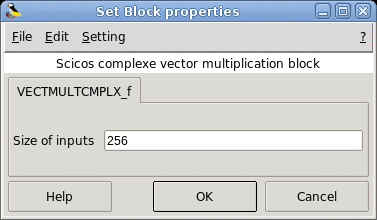

Boîte de dialogue

\begin{figure}\begin{center} \epsfig{file=VECTMULTCMPLX_f_gui.eps,width=260pt} \end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Auteurs

A. Layec
