Bloc Scicos
fr - eng


Bloc caractéristique non-linéaire continue d'un Ocillateur Contrôlé en Tension

\epsfig{file=VTUNE_f.eps,height=90pt}

Contenu


Palette

Description

Ce bloc calcule une fonction tangente hyperbolique. La sortie de ce bloc est donnée par l'expression suivante :

\begin{eqnarray}
y=F\left(u\right)=\alpha \tanh\left(\beta u\right)
\end{eqnarray}


avec Rappelons que tanh() est la fonction définie par :

\begin{eqnarray}
\tanh\left(x\right)=\frac{\exp(x)-\exp(-x)}{\exp(x)+\exp(-x)}
\end{eqnarray}


La sortie de ce bloc produit en fait une déviation fréquentielle dépendante de la tension d'entrée. La figure 1 montre un exemple de cette fonction statique.
\begin{figure}\centering
\scalebox{0.5}{%
\input{vtune_fig.pstex_t}}
\end{figure}

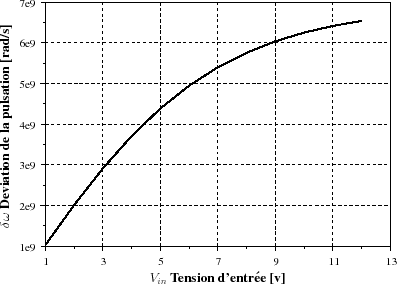

Figure 1: Caractéristique statique tension/pulsation (alpha=6.91e9 rad/s, beta=0.15).

Modèle équivalent en blocs de base

\epsfig{file=VTUNE_f_sbeq.eps,height=1.5cm}

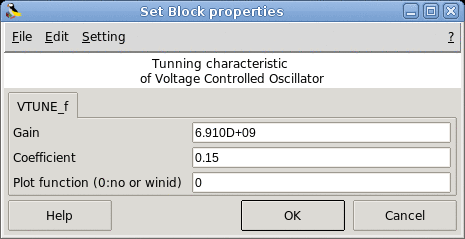

Boîte de dialogue

\begin{figure}\begin{center}
\epsfig{file=VTUNE_f_gui.eps,width=300pt}
\end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

A. Layec

Bibliographie

[1] S. Sancho, A. Suarez, and T. Fernandez, ``Nonlinear dynamics of microwave synthesizers. stability and noise,'' IEEE Trans. Microwave Theory Tech., vol. 49, no. 10, pp. 1792-1803, Oct. 2001.
