Bloc générateur discret
Ce bloc est un buffer discret qui permet de délivrer des valeurs de données pré-enregistrées dans une matrice, dans une variable Scilab définie dans le contexte ou bien définie de manière globale.

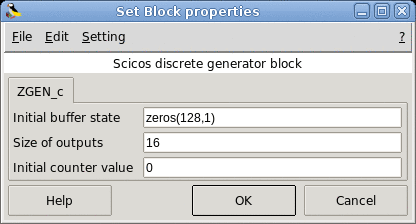

- Initial buffer state
Matrice de réels. Définit les valeurs initiales du buffer.
Le produit des dimensions de ce paramètre donne la taille totale du buffer.
L'utilisation de matrices Scilab (comme par exemple [1.1,2;3.08,4], zeros(1e2,10),...), une variable symbolique déjà définie dans le contexte ou bien en tant que variable Scilab globale est autorisée.
Propriétés : Type 'vec' de taille -1.
- Size of outputs
Entier. Donne la taille du port régulier de sortie.
Cette taille doit être inférieure ou égale au produit des dimensions du buffer.
Propriétés : Type 'vec' de taille 1.
- Initial counter value
Entier. Ce paramètre donne l'indice initial dans le buffer lorsque la simulation commence.
Cette valeur doit être inférieure à la taille du buffer.
Propriétés : Type 'vec' de taille 1.
- toujours actif: non
- direct-feedthrough: non
- détection de passage à zéro: non
- mode: non
- sorties régulières:
- port 1 : taille [16,1] / type 1
- nombre des entrées évènementielles: 1
- nombre des sorties évènementielles: 0
- possède un état continu: non
- possède un état discret: oui
- possède un état objet: non
- nom de la fonction de calcul: z_gen
- MODNUMCOS/macros/scicos_blocks/Sources/ZGEN_c.sci [voir code]
- MODNUMCOS/routines/sources/z_gen.c (Type 4) [voir code]
A. Layec
