Rayleigh noise generator

Contents

• Rayleigh noise generator
  • Module
  • Simulation script(s)
  • Scope results
  • See Also
  • Authors

Module

• Modnum

Simulation script(s)

//Simulateur de processus de Rayleigh

//Le code original est un code Matlab qui a été fourni
//par J.P Cances (ENSIL) dans le cours de DEA en Traitement du
//signal numérique.

//Le code délivre un processus aléatoire de Rayleigh dont la Densité
//Spectrale de Puissance est déterminée par la vitesse d'un véhicule
//en mouvement (spectre de Jakos)

//RAZ des variables
//clear;

//polyfit est une fonction qui permet de déterminer les coefficients
//d'un pôlynôme donnée par un vecteur P(X). A l'origine c'est une fonction
//matlab qui a été traduite en scilab (trouvé sur le site des
//Newsgroup de scilab).

//getf('./polyfit.sci');

///////////////////////////////////
//Paramètres d'entrée de la simulation
////////////////////////////////////
fd = 0.02; //définition de la fréquence Doppler normalisée
fs = 1;    //definition de la fréquence d'échantillonnage
Ns=1024;   //définition du nombre d'échantillon de Rayleigh à produire

//Calcul du nombre d'échantillons aléaotoires en entrée
N = 8;
while (N)
 if (N<2*fd*Ns/fs)
   N = 2*N;
 else
   break;
 end
end

//Nombre de points de la fft inverse (pour lissage)
N_inv = ceil(N*fs/(2*fd));

//calcul de l'intervalle fréquentiel après la fft
delta_f = 2*fd/N;

//calcul de l'intervalle temporel des échantillons de sorties
delta_T_inv = 1/fs;


//Calcul de deux processus aléatoire gaussien (WGN)
I_input_time = rand(1,N,'normal');
Q_input_time = rand(1,N,'normal');

//Calcul des fft des deux processus
I_input_freq = fft(I_input_time,1);
Q_input_freq = fft(Q_input_time,1);


/////////////////////////////////////////////////////
//Calcul de la fonction de transfert du filtre Doppler
/////////////////////////////////////////////////////
//Composante continue
SEZ(1) = 1.5/(%pi*fd);

// 0 < f < fd
for j=2:N/2
  f(j) = (j-1)*delta_f;
  SEZ(j) = 1.5/(%pi*fd*sqrt(1-(f(j)/fd)^2));
  SEZ(N-j+2) = SEZ(j);
end

//utilisation de polyfit pour le calcul de la composante à f = fd
k=3;
p=polyfit( f(N/2-k:N/2), SEZ(N/2-k:N/2), k);

//approximation de la composante à partir des coef donné par polyfit
l=size(p,'c');
polyn=0;
x=poly(0,"x");
for i=1:l
polyn=polyn+p(i)*x^(i-1);
end
SEZ(N/2+1)=horner(polyn,f(N/2)+delta_f);

//mise en forme et affichage de la fonction de transfert
SEZ=matrix(SEZ,1,N);
xset("window",1);xset("wdim",300,200);xbasc(1);plot2d(SEZ);

//Réalisation du filtrage
I_output_freq = I_input_freq .* sqrt(SEZ);
Q_output_freq = Q_input_freq .* sqrt(SEZ);

//insertion de zéros pour le lissage
I_temp = [I_output_freq(1:N/2) zeros(1,N_inv-N) I_output_freq(N/2+1:N)];
Q_temp = [Q_output_freq(1:N/2) zeros(1,N_inv-N) Q_output_freq(N/2+1:N)];

//calcul des fft inverses des processus filtrés
I_output_time = fft(I_temp,-1);
Q_output_time = fft(Q_temp,-1);

//calcul du module de l'amplitude au carré de la réponse temporelle
for j=1:N_inv
 r(j) = sqrt( (abs(I_output_time(j)))^2 + (abs(Q_output_time(j)))^2);
end

//normalisation de la réponse temporelle
rms = sqrt( mean (r.*r) );
r = r(1:Ns)/rms;

//affichage du processus de Rayleigh
xset("window",2);xset("wdim",300,200);xbasc(2);plot2d(r);

rayleigh_sim.sce

Scope results

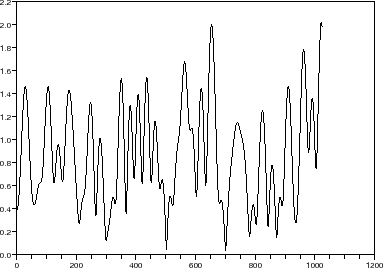

Figure : (a) Rayleigh noisy sample

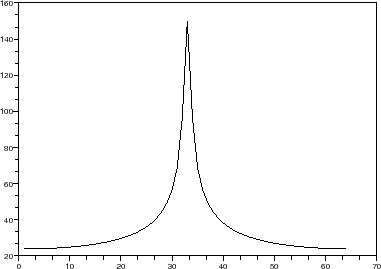

Figure : (b) Impulse response of Doppler filter

See Also

• polyfit - polyfit mtlb equivalent function (Scilab Function)

Authors

A. Layec
