Bloc Scicos
fr - eng

Bloc canal à bruit blanc gaussien additif

Contenu

• Bloc canal à bruit blanc gaussien additif
  • Palette
  • Description
  • Modèle équivalent en blocs de base
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs

Palette

• Communication - Palette Communication

Description

Ce bloc réalise un canal additif à bruit blanc gaussien. Il additionne des échantillons bruités au vecteur des entrées régulières et la sortie régulière peut s'exprimer par la formule suivante :

$$\begin{eqnarray} y_{k}=u_{k}+\tilde{n}_{k} \end{eqnarray}$$

où $u_{k}$ est l'élément k du vecteur d'entrée (le premier port est la partie réelle et le deuxième la partie imaginaire), $y_{k}$ est le vecteur complexe de sortie et $\tilde{n}_{k}$ l'échantillon bruité calculé par la loi "box Muller".

Ce bloc calcule toujours des échantillons de bruit complexes, mais comme montré par le modèle équivalent, il peut-être utilisé pour des vecteurs de signaux réels en utilisant seulement les premiers ports réguliers d'entrée/sortie.

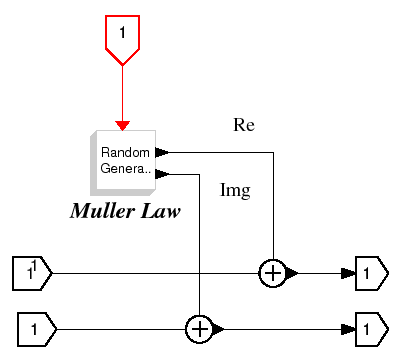

Modèle équivalent en blocs de base

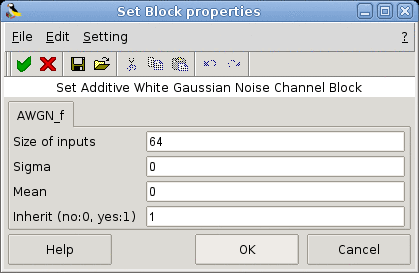

Boîte de dialogue

• Size of inputs
  La taille des ports réguliers d'entrée.
  Propriétes : Type 'vec' de taille 1.

• Sigma
  La variance du générateur de bruit.
  Propriétes : Type 'vec' de taille 1.

• Mean
  La moyenne du générateur de bruit.
  Propriétes : Type 'vec' de taille 1.

• Inherit (no:0, yes:1)
  Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
  Propriétes : Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [64,1] / type 1
  - port 2 : taille [64,1] / type 1

• sorties régulières:
  - port 1 : taille [64,1] / type 1
  - port 2 : taille [64,1] / type 1

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: oui
• possède un état objet: non
• nom de la fonction de calcul: awgn

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Communication/AWGN_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/communication/awgn.c (Type 4) [voir code]

Voir aussi

• NOISEBLK_f - Bloc générateur de bruit blanc gaussien (Bloc Scicos)
• noiseblk_c - routine de calcul générateur de bruit blanc gaussien (Routine bas-niveau)

Auteurs

IRCOM Group Alan Layec
