CONVOLGEN

Bloc Scicos
fr - eng

Bloc convolution

$\epsfig{file=CONVOLGEN_f.eps,height=90pt}$

Ce bloc réalise une convolution discrète avec des Transformées de Fourier et une méthode d'empiétement additive. Le vecteur d'entrée u, de taille nu est convolué avec un vecteur réponse impulsionnelle de taille nb_coef défini par le paramètre 'Vector of impulse response'. Le résultat est délivré dans le vecteur de sortie y de taille ny=nu.

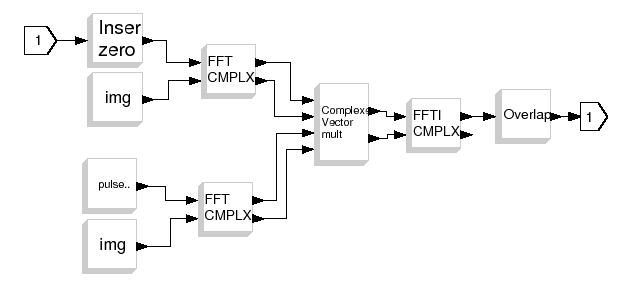

Modèle équivalent en blocs de base

$\epsfig{file=CONVOLGEN_f_sbeq.eps,width=400.00pt}$

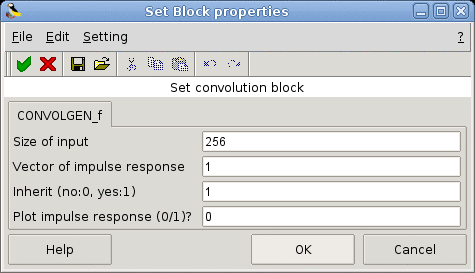

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=CONVOLGEN_f_gui.eps,width=300pt} \end{center}\end{figure}$

Size of input
La taille du port régulier d'entrée.
Propriétés : Type 'vec' de taille 1.
Vector of impulse response
Vecteur de la réponse impulsionnelle.
Propriétés : Type 'vec' de taille -1.
Inherit (no:0, yes:1)
Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.
Plot impulse response (0/1)?
Trace la réponse impulsionnelle dans une fenêtre graphique. Le nombre entier donne l'id de la fenêtre.
Propriétés : Type 'vec' de taille 1.
