Bloc filtre Gaussien

\epsfig{file=GAUSSF_c.eps,height=90pt}

Contenu

Palette

Description

La réponse impulsionnelle de ce filtre est donnée par :

\begin{eqnarray} h\left(t\right)&=&B\sqrt{\frac{2\pi }{\ln \left(2\right)}}\exp... ...ight)}\left(\frac{B\pi t}{T_{\rm s}}\right)^{2}\right), \nonumber \end{eqnarray}


avec $ B$ (ou le produit période symbole$ \times$bande $ BT$) le seul paramètre.

La fonction de transfert de ce filtre est :

\begin{eqnarray} H\left(f\right)&=&\exp\left(-\frac{\ln\left(2\right)}{2 B^{2}}f^{2}\right).\nonumber \end{eqnarray}


\begin{figure}\centering \scalebox{0.75}{% \input{GAUSSF_imp_trsfrt.pstex_t}} \end{figure}

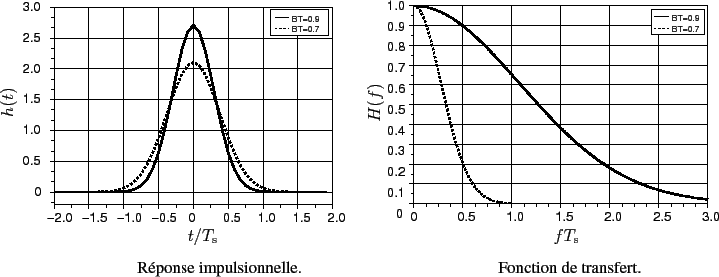

Figure : Réponse impulsionnelle et fonction de transfert d'un filtre gaussien pour $ BT=0.7$ et $ BT=0.9$.

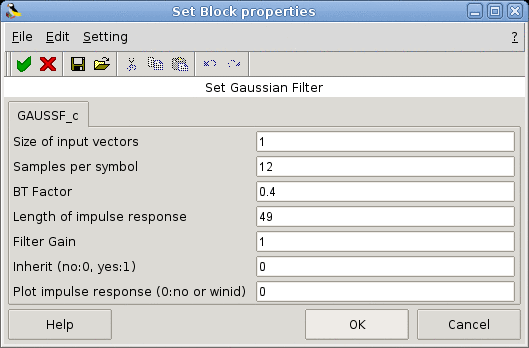

Boîte de dialogue

\begin{figure}\begin{center} \epsfig{file=GAUSSF_c_gui.eps,width=300pt} \end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

INRIA Alan Layec
