Bloc filtre Cosinus sur-élevé

Contenu

• Bloc filtre Cosinus sur-élevé
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs
  • Bibliographie

Palette

• Filter - Palette filtres numériques

Description

La réponse impulsionnelle de ce filtre est donnée par :

$$\begin{eqnarray} h\left(t\right)=\frac{\sin \left(\pi\frac{t}{T_{\rm s}}\right)... ...ht)}{1-\left(2\pi\frac{\alpha t}{T_{\rm s}}\right)^{2}},\nonumber \end{eqnarray}$$

où $\alpha$ est le facteur de retombée et $T_{\rm s}$ la période du signal considéré.

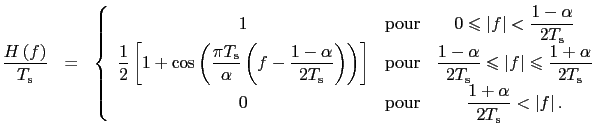

La fonction de transfert de ce filtre est

$$\begin{eqnarray} \frac{H\left(f\right)}{T_{\rm s}}&=&\left\{ \begin{array}{ccc... ...T_{\rm s}}<\left\vert f\right\vert.}\nonumber \end{array}\right. \end{eqnarray}$$

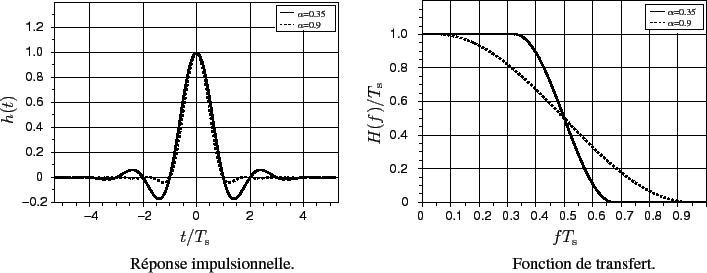

Figure : Réponse impulsionnelle et fonction de transfert d'un filtre en cosinus surélevé pour $\alpha=0.35$ et $\alpha=0.9$.

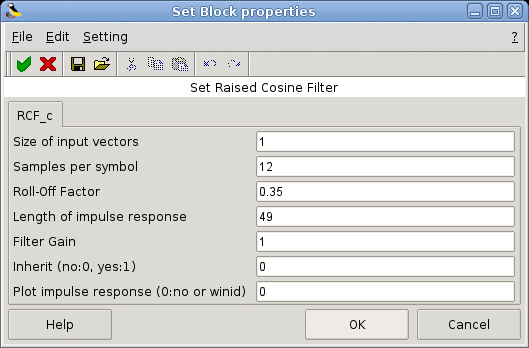

Boîte de dialogue

• Size of input vectors
  Vecteur d'entiers. Renseigne la taille des vecteurs d'entiers. Chaque entrée entière définit un filtre.
  Pour un fonctionnement en mode "sample-based", utilisez des tailles =1.
  Pour un fonctionnement en mode "frame-based", utilisez des tailles $>$1.
  Propriétés : Type 'vec' de taille -1.

• Samples per symbol
  Vecteur d'entiers. Définit le facteur de sur-échantillonnage des symboles d'entrée.
  Propriétés : Type 'vec' de taille -1.

• Roll-Off Factor
  Vecteur de réels. Définit le facteur de retombée pour chacun des filtres.
  Propriétés : Type 'vec' de taille -1.

• Length of impulse response
  Vecteur d'entiers. Définit le nombre de coefficients de la réponse impulsionnelle en cosinus sur-élevée.
  Propriétés : Type 'vec' de taille -1.

• Filter Gain
  Vecteur de réels. Le gain de sortie du filtre.
  Propriétés : Type 'vec' de taille -1.

• Inherit (no:0, yes:1)
  Entier. Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
  Propriétés : Type 'vec' de taille 1.

• Plot impulse response (0:no or winid)
  Entier. Dessine la réponse impulsionnelle dans une fenêtre. La valeur donnée dans ce paramètre définit le numéro de la fenêtre graphique.
  Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: oui
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: com_filter

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Filter/RCF_c.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/filter/com_filter.c (Type 4) [voir code]

Voir aussi

• SRRCF_c - Bloc filtre en Racine de Cosinus sur-élevé (Bloc Scicos)
• GAUSSF_c - Bloc filtre Gaussien (Bloc Scicos)

Auteurs

INRIA Alan Layec

Bibliographie

"Premiers pas pour utiliser Scilab en communications numériques", C. Bazile, A. Duverdier, Contribution Scilab, Available : ComNumSc.zip
