Bloc Détecteur phase/fréquence trois états

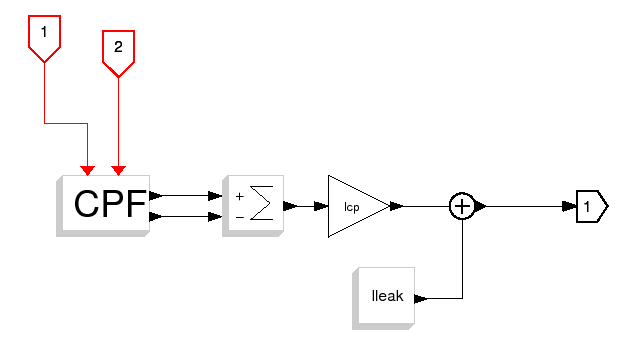

Ce bloc contient un bloc CPF et un bloc pompe de charge.

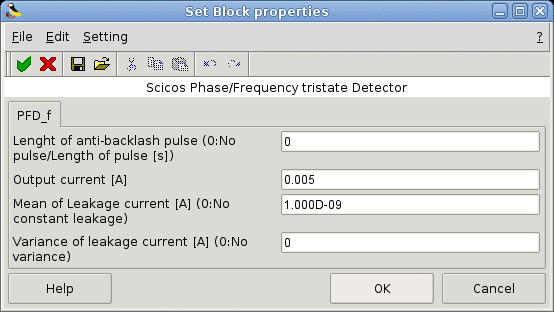

- Lenght of anti-backlash pulse (0:No pulse/Length of pulse [s])
La durée du retard pour le retour à zéro des états de sorties des bascules. Si mis à 0 alors le port événementiel de sortie et le troisième port d'entrée événementiel disparaissent.
Type 'vec' de taille -1.
- Output current [A]
Le courant de sortie maximal de la pompe de charge.
Type 'vec' de taille -1.
- Mean of Leakage current [A] (0:No constant leakage)
La moyenne de la source de bruit en sortie de la pompe de charge ou le niveau constant de la fuite de courant.
Type 'vec' de taille -1.
- Variance of leakage current [A] (0:No variance)
La variance de la source de bruit du courant en sortie de la pompe de charge.
Type 'vec' de taille -1.
- toujours actif: non
- direct-feedthrough: non
- détection de passage à zéro: non
- mode: non
- sorties régulières:
- port 1 : taille [1,1] / type 1
- nombre des entrées évènementielles: 2
- nombre des sorties évènementielles: 0
- possède un état continu: non
- possède un état discret: oui
- possède un état objet: non
- nom de la fonction de calcul: pfd
- MODNUMCOS/macros/scicos_blocks/Pll/PFD_f.sci [voir code]
IRCOM Group Alan Layec
- 1
-
D. R. McMahill and C. G. Sodini, ``Automatic calibration of modulated frequency
synthesizers,'' IEEE Trans. Circuits Syst. II, vol. 49, no. 5, pp.
301-311, May 2002.
