Bloc comparateur phase/fréquence trois états

Contenu

• Bloc comparateur phase/fréquence trois états
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs
  • Bibliographie

Palette

• Pll - Palette boucle à verrouillage de phase

Description

Ce bloc réalise la comparaison phase/fréquence de ses deux entrées événementielles.

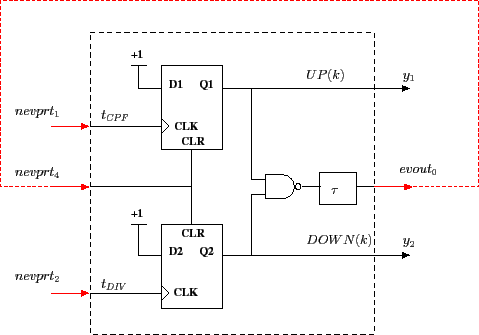

Figure 1: Comparateur Phase/Frequence trois états à bascules D

A chaque événement l'état des sorties régulières peut changer en fonction de son état précédent.

Lorsque les événements d'entrée sont synchronisés, l'état haut est réalisé après un retard.
Ce bloc réalise l'algorithme quivant qui est un modèle dérivé de celui trouvé dans [1].
Plus de descriptions concernant ce comparateur Phase/Frequence peut être trouvé dans la référence [2].

Boîte de dialogue

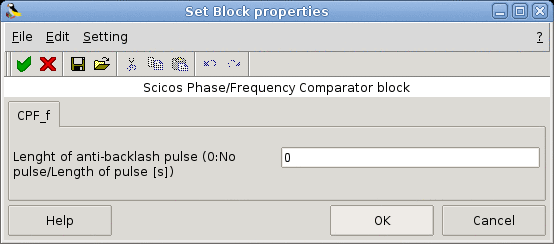

• Lenght of anti-backlash pulse (0:No pulse/Length of pulse [s])
  La durée de l'impulsion "anti-backlash". Si mis à 0 alors le port de sortie événementiel et le troisième port d'entrée événementiel du bloc disparaissent.
  Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• sorties régulières:
  - port 1 : taille [1,1] / type 1
  - port 2 : taille [1,1] / type 1

• nombre des entrées évènementielles: 2
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: oui
• possède un état objet: non
• nom de la fonction de calcul: cpf

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Pll/CPF_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/pll/cpf.c (Type 4) [voir code]

Voir aussi

• PFD_f - Bloc Détecteur phase/fréquence trois états (Bloc Scicos)
• CHARGEPUMP_f - Bloc Pompe de Charge (Bloc Scicos)

Auteurs

IRCOM Group Alan Layec

Bibliographie

1

A. Demir, ``Analysis and simulation of noise in nonlinear electronic circuits and system,'' Ph.D. dissertation, University of California, Berkeley, 1997.

2

M. Curtin and P. Brien, ``Phase-locked loops for high-frequency receivers and transmitters,'' Analog Dialogue, vol. 33, 1999. [Online]. Available: http://www.analog.com
