QPSKREC

Bloc Scicos
fr - eng

Bloc récepteur QPSK

$\epsfig{file=QPSKREC_f.eps,height=90pt}$

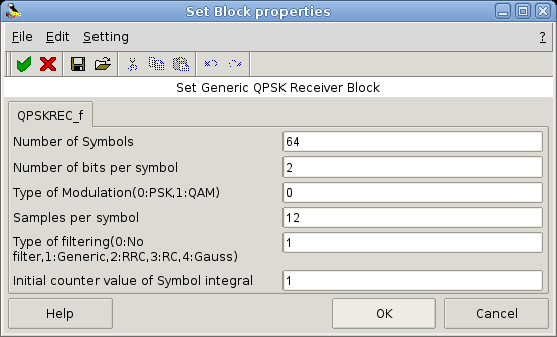

$\begin{figure}\begin{center} \epsfig{file=QPSKREC_f_gui.eps,width=380pt} \end{center}\end{figure}$

Number of Symbols
Le nombre de symboles contenu dans le vecteur d'entrée.
Type 'vec' de taille 1.
Number of bits per symbol
Le nombre de bits par symboles.
Type 'vec' de taille 1.
Type of Modulation(0:PSK,1:QAM)
Le type de modulation.
Type 'vec' de taille 1.
Samples per symbol
Le nombre d'échantillons par symboles.
Type 'vec' de taille 1.
Type of filtering(0:No filter,1:Generic,2:RRC,3:RC,4:Gauss)
Définit le type de filtrage.
Type 'vec' de taille 1.
Si mis à 1
$\begin{figure}\begin{center} \epsfig{file=QPSKREC_f_5_1_gui.eps,width=350pt} \end{center} \end{figure}$
- Number of coefficients
  number of coefficients
  Propriétés : Type vec de taille -1.
- Vector of impulse response
  impulse response
  Propriétés : Type vec de taille -1.
- Plot impulse response (0:No/Windows Id)?
  size of the regular input
  Propriétés : Type vec de taille 1.
Initial counter value of Symbol integral
Définit l'index intial où l'intégration commence.
Type 'vec' de taille 1.

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [768,1] / type 1
- port 2 : taille [768,1] / type 1
sorties régulières:
- port 1 : taille [64,1] / type 1
nombre des entrées évènementielles: 0
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: oui
possède un état objet: non
nom de la fonction de calcul: mpskrec

IRCOM Group Alan Layec
