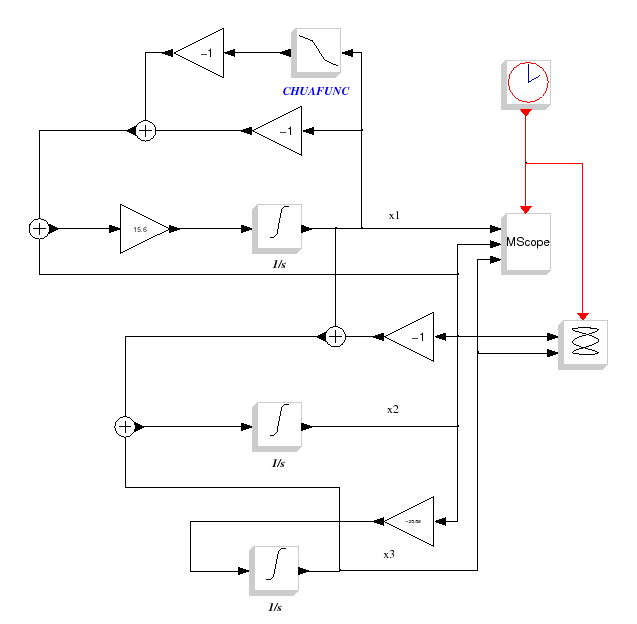

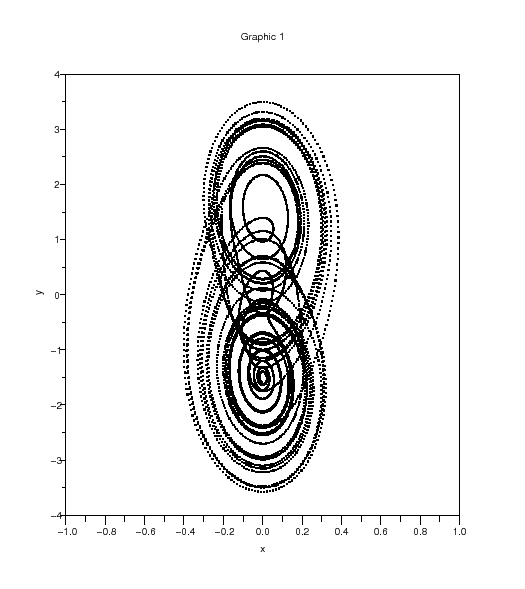

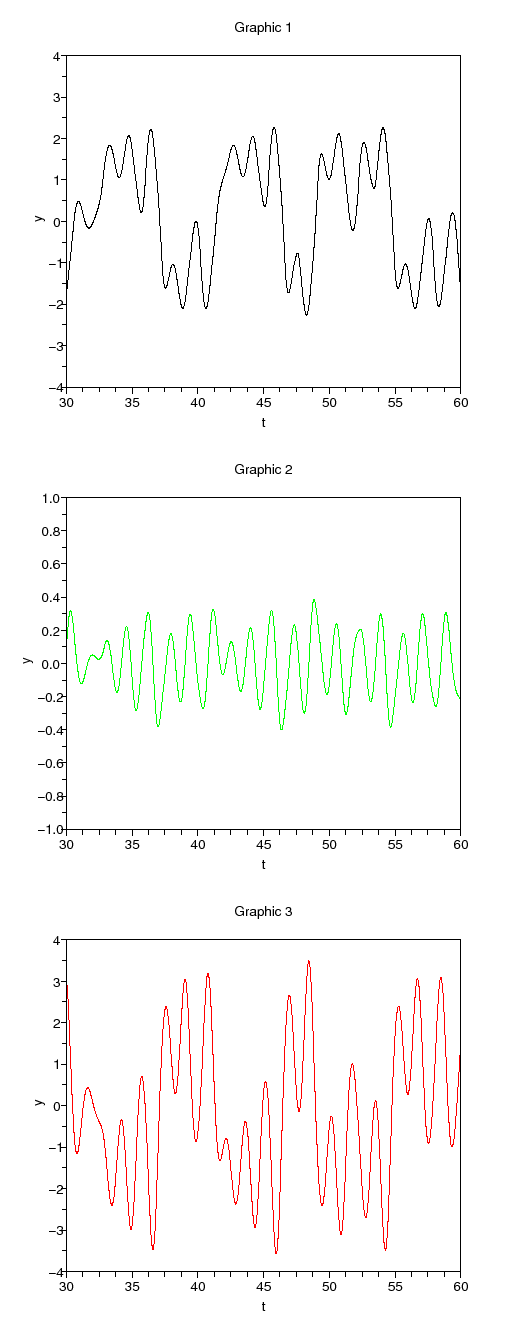

Ce diagramme réalise la simulation du système chaotic de Chua.
Ce système a été beaucoup étudié et détaillé pour les principes de synchronisation
des systèmes chaotiques.

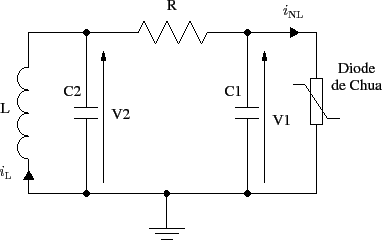

A l'origine, il est réalisé par le circuit électronique montré à la figure suivante.
Ce circuit est composé d'éléments passifs (L,C1,C2,R) et d'un élément actif non-linéaire
(une diode).
Il est décrit par le système d'équations de variables d'état continues suivant :
//**coef of chua's function**// m0 = -8/7 m1 = -5/7 //**init. conditions of state variables**// ci = [1.6;0;-1.6] //**sampling period**// Tsampl = 1e-2 //**final time simulation**// Tfin = 60
