Oscillateur Contrôlé en Tension continu

\epsfig{file=scicos_vco_diagr.eps,height=9cm}

Module


Contenu

Description

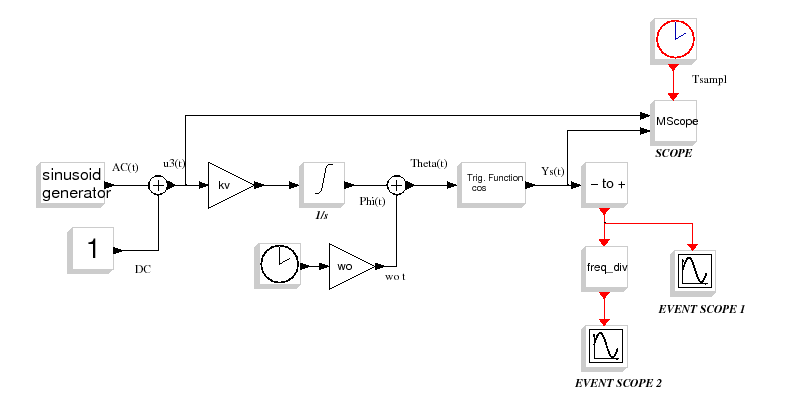

Ce diagramme représente un modèle continu boucle ouverte d'un oscillateur contrôlé en tension (OCT).
La tension de sortie de l'oscillateur est décrite par la formule suivante :

\begin{eqnarray} y_{\rm {s}}\left(t\right)=\cos \left[\left(\omega_{0}t\right)+\int^{t}_{0} k_{\rm {v}} u_{3}\left(\tau\right)d\tau\right], \end{eqnarray}


avec $ \omega_{0}$ la pulsation libre de l'oscillateur, $ k_{\rm {v}}$ la sensibilité linéaire (exprimée en rad/s) et $ u_{3}$ la tension de commande.
L'intégration de la tension de commande et la détection des passages à zéro sont ici réalisées respectivement par le bloc "integral" et le bloc "-to+" de Scicos, qui utilisent le solveur d'équations différentielles ordinaires (ODE) explicite "lsoda" ou le solveur d'équations différentielles algébriques (EDA) implicite "daskr".

Contexte


Fo = 10e6;
To = 1 / Fo;
wo=2*%pi * Fo;
alpha=60e6;
kv=60e6
j_vco=100e6;
N=3;
Nsampl = 80;
Tsampl = To/(Nsampl);
Fsampl = 1 / Tsampl;
Tfin=15*To

Résultats des oscilloscopes

\begin{figure}\begin{center} \epsfig{file=scicos_vco_scope_1.eps,width=330.00pt} \end{center}\end{figure}

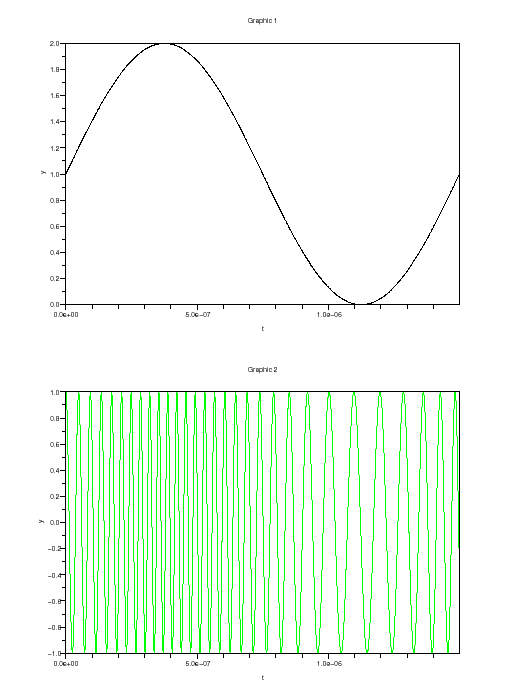

Figure : Tension de commande et de sortie de l'OCT
\begin{figure}\begin{center} \epsfig{file=scicos_vco_scope_2.eps,width=330.00pt} \end{center}\end{figure}

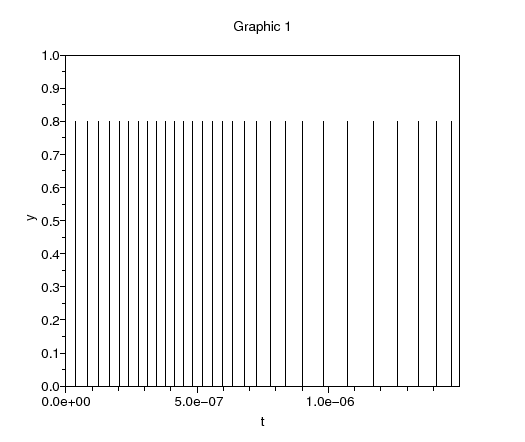

Figure : Evènements générés par le bloc - to +
\begin{figure}\begin{center} \epsfig{file=scicos_vco_scope_3.eps,width=330.00pt} \end{center}\end{figure}

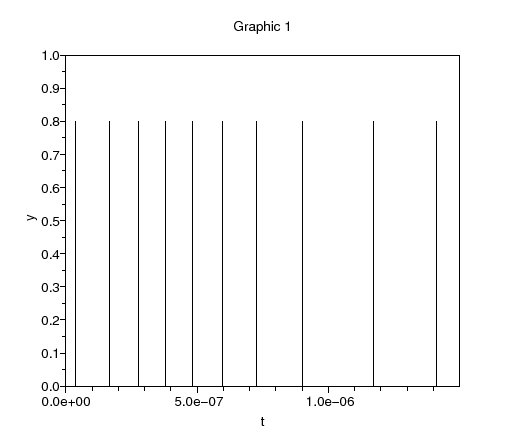

Figure : Evènements générés par le bloc diviseur de fréquence

Voir aussi

Auteurs

IRCOM Group Alan Layec
