Rössler's system

\epsfig{file=rossler_diagr.eps,width=400pt}

Module


Contents

Description

The Rössler's system is defined with the following system of state equations :

\begin{eqnarray}
\tilde{X}&=&-\left(Y+Z\right)\\
\tilde{Y}&=&X+\alpha Y\\
\tilde{Z}&=&\beta + Z\left(X-\gamma\right)
\end{eqnarray}


Context


Te   = 0.01
a    = 0.2
b    = 0.2
g    = -5.7
ci   = [-5;5;0.1]
Tfin = 150


Scope Results

\begin{figure}\begin{center}
\epsfig{file=rossler_scope_1.eps,width=330.00pt}
\end{center}\end{figure}

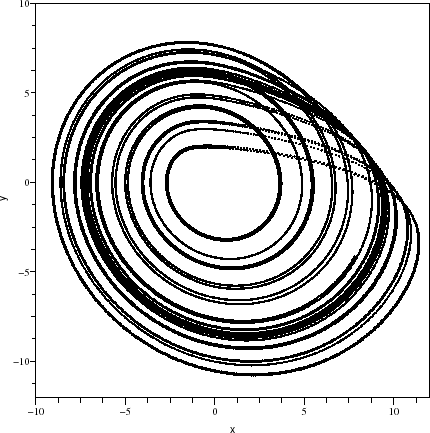

Figure : (a) Phase plan

\begin{figure}\begin{center}
\epsfig{file=rossler_scope_2.eps,width=330.00pt}
\end{center}\end{figure}

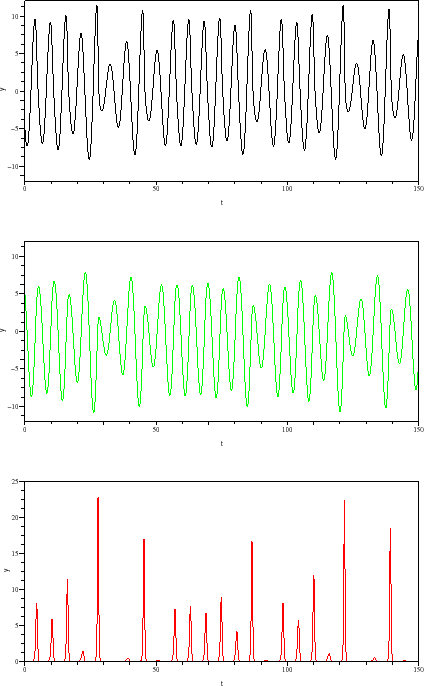

Figure : (b) Time domain waveforms of state variables

\begin{figure}\begin{center}
\epsfig{file=rossler_scope_3.eps,width=330.00pt}
\end{center}\end{figure}

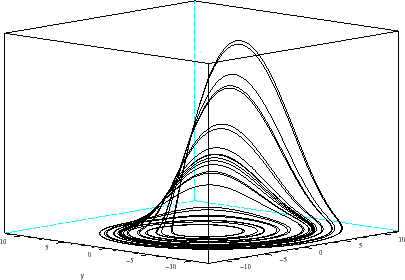

Figure : (c) 3d phase plan

Authors

A. Layec
