ADC_c

Bloc Scicos
fr - eng

Bloc Convertisseur Analogique Numérique

$\epsfig{file=ADC_c.eps,height=90pt}$

$\begin{figure}\centering \scalebox{1}{% \input{adc1.pstex_t}} \end{figure}$

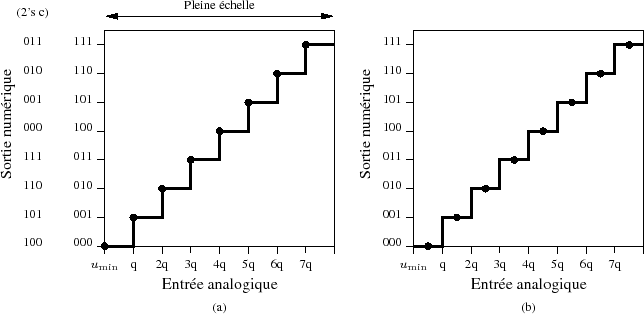

Figure 1: Caractéritiques d'un CAN : (a)contre marche; (b)mi-marche

$\begin{figure}\centering \scalebox{1}{% \input{adc2.pstex_t}} \end{figure}$

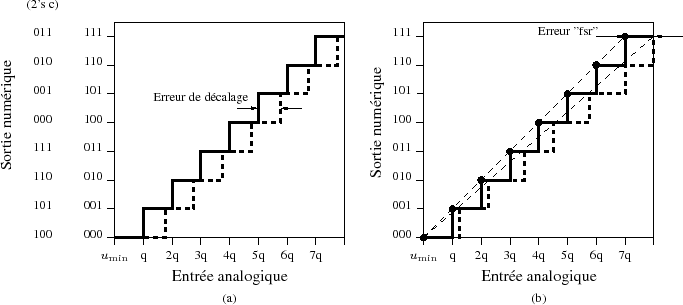

Figure 2: Défauts d'un CAN idéal : (a)erreur de décalage; (b)erreur de pleine échelle

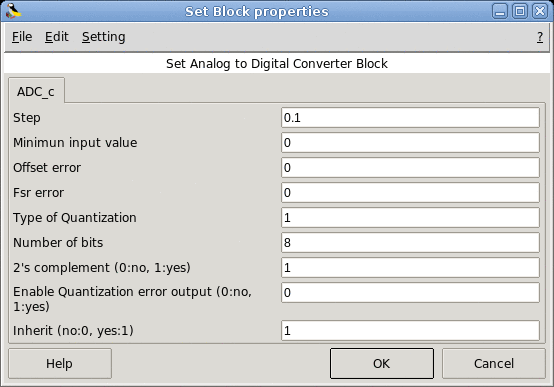

$\begin{figure}\begin{center} \epsfig{file=ADC_c_gui.eps,width=350pt} \end{center}\end{figure}$

Step
Le pas analogique d'entrée.
Propriétés : Type 'vec' de taille -1.
Minimun input value
La valeur minimale de l'entrée analogique où la convertion commence.
Propriétés : Type 'vec' de taille -1.
Offset error
Erreur de décalage.
Propriétés : Type 'vec' de taille -1.
Fsr error
L'erreur pleine échelle.
Propriétés : Type 'vec' de taille -1.
Type of Quantization
Le type de quantification.
Propriétés : Type 'vec' de taille -1.
Choix possibles :
- 0 Convertisseur idéal.
- 1 Convertisseur idéal avec un décalage d'1/2 LSB.
Number of bits
La longueur en bits du mot numérique de sortie.
Propriétés : Type 'vec' de taille -1.
2's complement (0:no, 1:yes)
Entier de sortie non-signé (0) ou Entier de sortie signé (1).
Propriétés : Type 'vec' de taille -1.
Enable Quantization error output (0:no, 1:yes)
Permet de récupérer le bruit de quantification sur un port régulier de sortie.
Propriétés : Type 'vec' de taille -1.
Inherit (no:0, yes:1)
Hérite des événements par les entrées régulières (supprime le port d'entrée événementiel).
Propriétés : Type 'vec' de taille -1.

A. Layec
