DAC_c

Bloc Scicos
fr - eng

Bloc Convertisseur Numérique Analogique

$\epsfig{file=DAC_c.eps,height=90pt}$

Description

Ce bloc est Convertisseur Numérique Analogique idéal. La sortie régulière de ce bloc est calculée avec :

$\begin{eqnarray} y_{k} = u_{k}q_{k} + V_{{\rm min}k} \end{eqnarray}$

avec u l'entrée, q le pas de quantification et Vmin la valeur minimale de la sortie. u peut-être considérée comme un vecteur de nombres entiers dont le nombre de bits par entier est défini par le paramètre de la boîte de dialogue 'Number of bits'. Les nombres à l'entrée peuvent aussi être codés en code complément à 2.

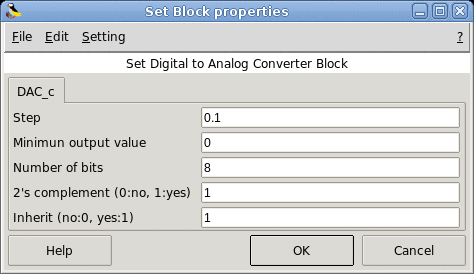

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=DAC_c_gui.eps,width=300pt} \end{center}\end{figure}$

Step
Le pas analogique de sortie.
Propriétés : Type 'vec' de taille -1.
Minimun output value
La valeur minimale de la sortie analogique où la convertion commence.
Propriétés : Type 'vec' de taille -1.
Number of bits
La longueur en bits du mot numérique d'entrée.
Propriétés : Type 'vec' de taille -1.
2's complement (0:no, 1:yes)
Entier d'entrée non-signé (0) ou Entier d'entrée signé (1).
Propriétés : Type 'vec' de taille -1.
Inherit (no:0, yes:1)
Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille -1.
