Bloc canal à bruit blanc gaussien additif

\epsfig{file=AWGN_f.eps,height=90pt}

Contenu

Palette

Description

Ce bloc réalise un canal additif à bruit blanc gaussien. Il additionne des échantillons bruités au vecteur des entrées régulières et la sortie régulière peut s'exprimer par la formule suivante :

\begin{eqnarray} y_{k}=u_{k}+\tilde{n}_{k} \end{eqnarray}


où $ u_{k}$ est l'élément k du vecteur d'entrée (le premier port est la partie réelle et le deuxième la partie imaginaire), $ y_{k}$ est le vecteur complexe de sortie et $ \tilde{n}_{k}$ l'échantillon bruité calculé par la loi "box Muller".

Ce bloc calcule toujours des échantillons de bruit complexes, mais comme montré par le modèle équivalent, il peut-être utilisé pour des vecteurs de signaux réels en utilisant seulement les premiers ports réguliers d'entrée/sortie.

Modèle équivalent en blocs de base

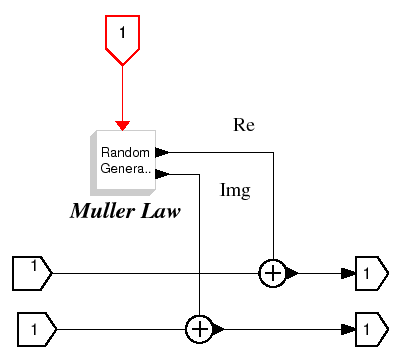

\epsfig{file=AWGN_f_sbeq.eps,height=8cm}

Boîte de dialogue

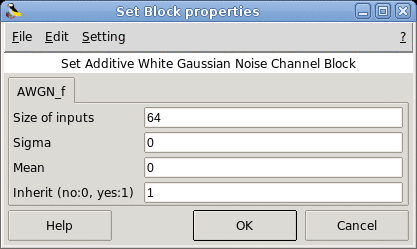

\begin{figure}\begin{center} \epsfig{file=AWGN_f_gui.eps,width=260pt} \end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

A. Layec
