Bloc Pompe de Charge

\epsfig{file=CHARGEPUMP_f.eps,height=90pt}

Contenu

Palette

Description

Ce bloc réalise la fonction d'une pompe de charge discrète.

\begin{figure}\centering \scalebox{0.7}{% \input{chargepump.pstex_t}} \end{figure}

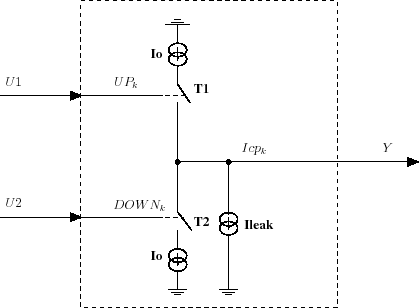

Figure 1: Circuit d'une pompe de charge idéale

Les deux entrées régulières sont des vecteurs booléens (0 ou 1) de commandes des deux sources de courant.
Ce bloc calcule les sorties régulières suivantes :

\begin{eqnarray} i_{\rm cp}(k)&=&\left[{\rm up}(k)+{\rm down}(k)\right]*I_{\rm o}+I_{\rm leak} \end{eqnarray}


où $ i_{\rm cp}(k)$ est le courant de sortie de la pompe de charge,
$ {\rm up}(k)$ et $ {\rm down}(k)$ sont les niveaux logiques des entrées de la pompe de charge,
$ I_{\rm o}$ le courant de sortie constant et $ I_{\rm leak}$ une fuite de courant constant.

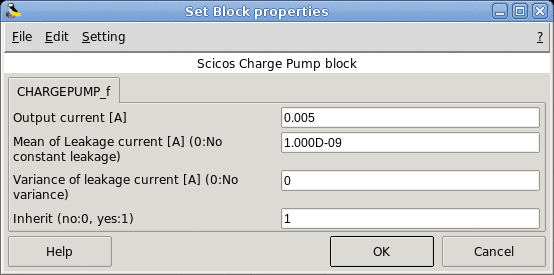

Boîte de dialogue

\begin{figure}\begin{center} \epsfig{file=CHARGEPUMP_f_gui.eps,width=340pt} \end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

A. Layec
