Pll_pal

Palette Scicos
fr - eng

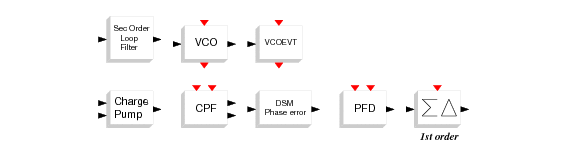

Palette boucle à verrouillage de phase

$\begin{figure}\begin{center} \epsfig{file=Pll_pal.eps,width=300pt} \end{center}\end{figure}$

Module

Modnum

Blocs

CHARGEPUMP_f - Bloc Pompe de Charge
CPF_f - Bloc comparateur phase/fréquence trois états
PERRDSM_c - Bloc erreur de phase d'un diviseur de fréquence fractionnaire modulé Sigma-Delta
PFD_f - Bloc Détecteur phase/fréquence trois états
SDBLK_c - Bloc modulateur Sigma-Delta
SOLOOPFILTER_f - Bloc filtre de boucle pour PLL de type 2
VCO_c - Bloc Oscillateur Contrôlé en Tension discret
VCOEVT_f - Bloc passage à zéro discret
