Bloc fonction non-linéaire de Chua

Contenu

• Bloc fonction non-linéaire de Chua
  • Palette
  • Description
  • Modèle équivalent en blocs de base
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs

Palette

• NonLinear - Palette Non-linéaire

Description

Ce bloc réalise la fonction non-linéaire suivante :

$$\begin{eqnarray} y=f\left(u\right)=m_{1}u+\frac{1}{2}\left(m_{0}-m_{1}\right)*\left(\left\vert u+E\right\vert-\left\vert u-E\right\vert\right) \end{eqnarray}$$

où $m_{0}$ et $m_{1}$ sont des paramètres vectoriels, u est une entrée vectorielle et y la sortie. Dans ce bloc E=1.

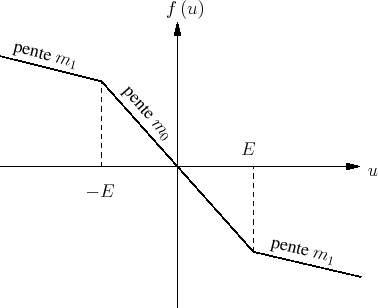

Figure 1: Fonction non-linéaire de Chua

Modèle équivalent en blocs de base

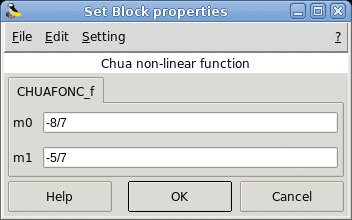

Boîte de dialogue

• m0
  Propriétés : Type 'vec' de taille -1. La pente m0.

• m1
  Propriétés : Type 'vec' de taille -1. La pente m1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: oui
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: chuafonc

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/NonLinear/CHUAFONC_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/nonlinear/chuafonc.c (Type 2) [voir code]

Voir aussi

• SYSTEMG_f - Bloc du sous-système G du circuit Chua (Bloc Scicos)
• SYSTEMH_f - Bloc du sous-système H du circuit Chua (Bloc Scicos)

Auteurs

A. Layec
