Bloc du sous-système G du circuit Chua

Contenu

• Bloc du sous-système G du circuit Chua
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs

Palette

• NonLinear - Palette Non-linéaire

Description

Ce bloc réalise le sous-système $G$ du circuit de Chua :

$$\begin{eqnarray} y&=&x\\ \dot{x}&=&\alpha\left(u-x-\left(m_{1}x+\frac{1}{2}\lef... ...ert u+E\right\vert-\left\vert u-E\right\vert\right)\right)\right) \end{eqnarray}$$

avec $m_{0}$, $m_{1}$ et $\alpha$ des vecteurs de paramètres, u le vecteur des entrées, y le vecteur des sorties et x le vecteur des variables d'état continues. (E=1)

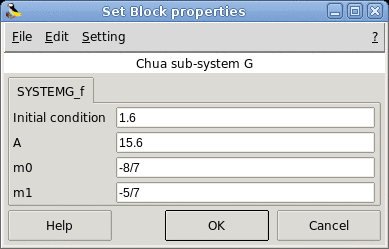

Boîte de dialogue

• Initial condition
  La condition initiale de sortie.
  Type 'vec' de taille -1.

• A
  La valeur du gain alpha.
  Type 'vec' de taille -1.

• m0
  La valeur de la pente m0 de la fonction non-linéaire.
  Type 'vec' de taille -1.

• m1
  La valeur de la pente m1 de la fonction non-linéaire.
  Type 'vec' de taille -1.

Propriétés par défaut

• toujours actif: oui
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 0
• possède un état continu: oui
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: systemg

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/NonLinear/SYSTEMG_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/nonlinear/systemg.c (Type 2) [voir code]

Voir aussi

• CHUAFONC_f - Bloc fonction non-linéaire de Chua (Bloc Scicos)
• SYSTEMH_f - Bloc du sous-système H du circuit Chua (Bloc Scicos)

Auteurs

A. Layec
