Bloc Scicos
fr - eng

Bloc Convertisseur Numérique Analogique (ancien bloc)

Contenu

• Bloc Convertisseur Numérique Analogique (ancien bloc)
  • Palette
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs

Palette

• Old - Palette d'anciens blocs

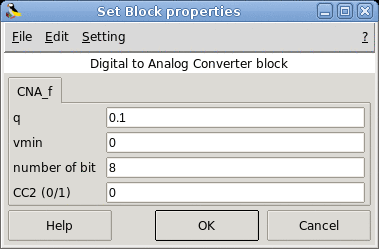

Boîte de dialogue

• q
  La description du paramètre 1.
  Propriétés : Type 'vec' de taille -1.

• vmin
  La description du paramètre 2.
  Propriétés : Type 'vec' de taille -1.

• number of bit
  Type 'vec' de taille -1. La description du paramètre 3.

• CC2 (0/1)
  Type 'vec' de taille -1. La description du paramètre 4.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: cna

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Old/CNA_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/old/cna.f (Type 1) [voir code]

Voir aussi

• CAN_f - Bloc Convertisseur Analogique Numérique (ancien bloc) (Bloc Scicos)
• COMP_f - Bloc quantificateur 1 bit (Bloc Scicos)

Auteurs

A. Layec
