COMP_f

Bloc Scicos
fr - eng

Bloc quantificateur 1 bit

$\epsfig{file=COMP_f.eps,height=90pt}$

Ce bloc est un comparateur de signe.
Si les entrées régulières sont > = 0 alors les sorties sont égales à la valeur du paramètre de la boîte de dialogue, sinon elles sont égales à la valeur du paramètre multpliée par -1.

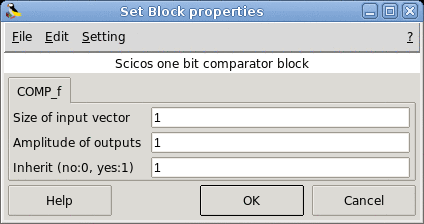

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=COMP_f_gui.eps,width=300pt} \end{center}\end{figure}$

Size of input vector
La taille du port régulier d'entrée.
Propriétés : Type 'vec' de taille 1.
Amplitude of outputs
Ce paramètre est un gain appliqué sur les sorties.
Propriétés : Type 'vec' de taille -1.
Inherit (no:0, yes:1)
Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [1,1] / type 1
sorties régulières:
- port 1 : taille [1,1] / type 1
nombre des entrées évènementielles: 0
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: non
possède un état objet: non
nom de la fonction de calcul: comp

Fonction d'interface

MODNUMCOS/macros/scicos_blocks/NonLinear/COMP_f.sci [voir code]

Fonction de calcul

MODNUMCOS/routines/nonlinear/comp.c (Type 4) [voir code]

Voir aussi

Auteurs

A. Layec
