Bloc démodulateur I/Q

Contenu

• Bloc démodulateur I/Q
  • Palette
  • Description
  • Modèle équivalent en blocs de base
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs

Palette

• Communication - Palette Communication

Description

Ce bloc réalise une démodulation complexe dans le domaine temporel. Il calcule :

$$\begin{eqnarray} y_{1}(t) = u_{1}\cos\left(\omega_{o}t\right)+u_{2}\sin\left(\omega_{o}t\right) \end{eqnarray}$$

$$\begin{eqnarray} y_{2}(t) = u_{2}\cos\left(\omega_{o}t\right)-u_{1}\sin\left(\omega_{o}t\right) \end{eqnarray}$$

avec u1,u2 les entrées régulières et y1,y2 les sorties. wo est renseignée par le paramètre "vector of frequencies" de la boîte de dialogue. Ce bloc fonctionne de paire avec le bloc MODIQ_f.

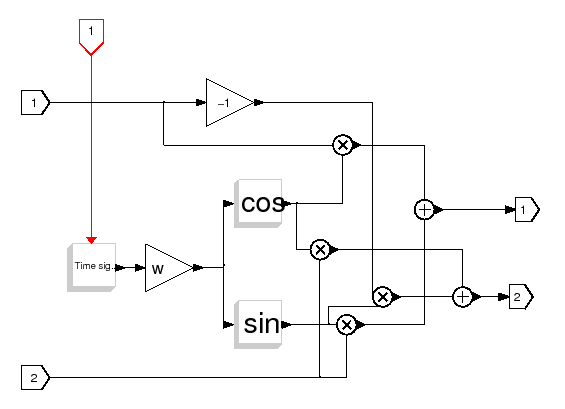

Modèle équivalent en blocs de base

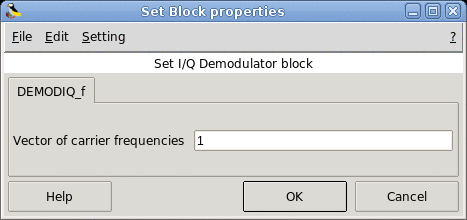

Boîte de dialogue

• Vector of carrier frequency
  Le vecteur des pulsations libres des oscillateurs locaux.
  Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: oui
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1
  - port 2 : taille [1,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1
  - port 2 : taille [1,1] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: demodiq

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Communication/DEMODIQ_f.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/communication/demodiq.c (Type 2) [voir code]

Voir aussi

• MODIQ_f - Bloc modulateur I/Q (Bloc Scicos)

Auteurs

A. Layec
