Bloc modulateur I/Q

\epsfig{file=MODIQ_f.eps,height=90pt}

Contenu

Palette

Description

Ce bloc realise un oscillateur local complexe. Il calcule :

\begin{eqnarray} y_{1}(t) = u_{1}(t)\cos\left(\omega_{o}t\right)-u_{2}(t)\sin\left(\omega_{o}t\right) \end{eqnarray}



\begin{eqnarray} y_{2}(t) = u_{1}(t)\sin\left(\omega_{o}t\right)+u_{2}(t)\cos\left(\omega_{o}t\right) \end{eqnarray}


où u1,u2 sont les deux entrées régulières et y1, y2 les sorties régulières. w0 est renseigné par le paramètre 'Vector of carrier frequency' de la boîte de dialogue. Ce bloc est typiquement utilisé pour réaliser une transposition de composantes symboles en bande de base autour d'une fréquence porteuse comme le montre la figure suivante :

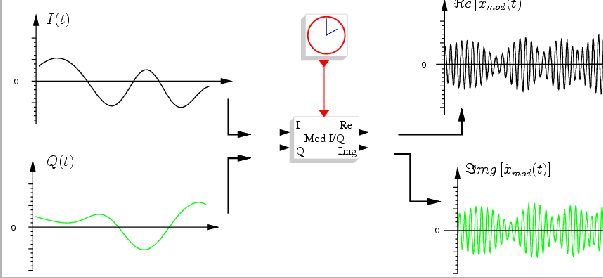

\scalebox{1.1}{\includegraphics{f12.eps}}

Les dates d'activation de ce bloc déterminent le pas d'échantillonnage des grandeurs de sorties.

Modèle équivalent en blocs de base

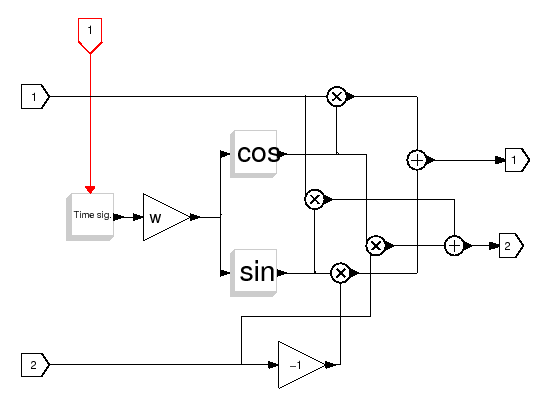

\epsfig{file=MODIQ_f_sbeq.eps,height=9cm}

Boîte de dialogue

\begin{figure}\begin{center} \epsfig{file=MODIQ_f_gui.eps,width=300pt} \end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

A. Layec
