GAUSSF

Bloc Scicos
fr - eng

Bloc filtre Gaussien

$\epsfig{file=GAUSSF_c.eps,height=90pt}$

Contenu

Bloc filtre Gaussien

Palette

Filter - Palette filtres numériques

Description

La réponse impulsionnelle de ce filtre est donnée par :

$\begin{eqnarray} h\left(t\right)&=&B\sqrt{\frac{2\pi }{\ln \left(2\right)}}\exp... ...ight)}\left(\frac{B\pi t}{T_{\rm s}}\right)^{2}\right), \nonumber \end{eqnarray}$

avec B (ou le produit période symbole par bande BT) le seul paramètre.

La fonction de transfert de ce filtre est :

$\begin{eqnarray} H\left(f\right)&=&\exp\left(-\frac{\ln\left(2\right)}{2 B^{2}}f^{2}\right).\nonumber \end{eqnarray}$

$\begin{figure}\centering \scalebox{0.75}{% \input{GAUSSF_imp_trsfrt.pstex_t}} \end{figure}$

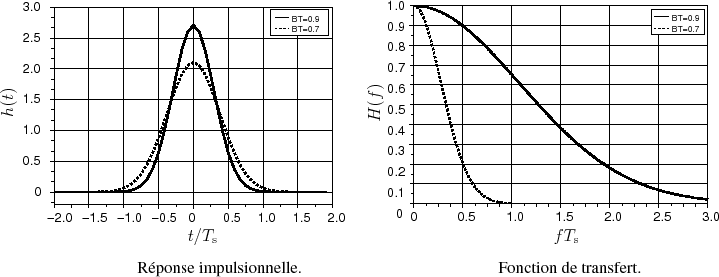

Figure : Réponse impulsionnelle et fonction de transfert d'un filtre gaussien pour et .

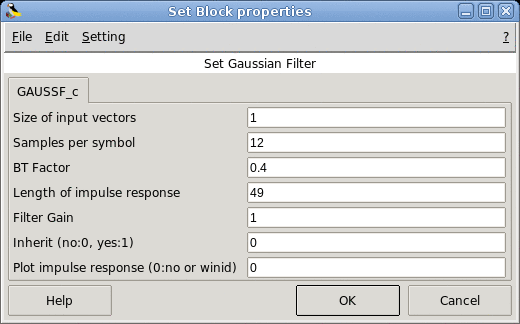

Boîte de dialogue

$\begin{figure}\begin{center} \epsfig{file=GAUSSF_c_gui.eps,width=300pt} \end{center}\end{figure}$

Size of input vectors
Vecteur d'entiers. Renseigne la taille des vecteurs d'entiers. Chaque entrée entière définit un filtre.
Pour un fonctionnement en mode "sample-based", utilisez des tailles =1.
Pour un fonctionnement en mode "frame-based", utilisez des tailles plus grandes que 1.
Propriétés : Type 'vec' de taille -1.
Samples per symbol
Vecteur d'entiers. Définit le facteur de sur-échantillonnage des symboles d'entrée.
Propriétés : Type 'vec' de taille -1.
BT Factor
Vecteur de réels. Définit le facteur BT pour chacun des filtres.
Propriétés : Type 'vec' de taille -1.
Length of impulse response
Vecteur d'entiers. Définit le nombre de coefficients de la réponse impulsionnelle Gaussienne.
Propriétés : Type 'vec' de taille -1.
Filter Gain
Vecteur de réels. Le gain de sortie du filtre.
Propriétés : Type 'vec' de taille -1.
Inherit (no:0, yes:1)
Entier. Hérite des événements par les entrées régulières (supprime le port d'entrée évènementiel).
Propriétés : Type 'vec' de taille 1.
Plot impulse response (0:no or winid)
Entier. Dessine la réponse impulsionnelle dans une fenêtre. La valeur donnée dans ce paramètre définit le numéro de la fenêtre graphique.
Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

toujours actif: non
direct-feedthrough: oui
détection de passage à zéro: non
mode: non
entrée régulières:
- port 1 : taille [1,1] / type 1
sorties régulières:
- port 1 : taille [1,1] / type 1
nombre des entrées évènementielles: 1
nombre des sorties évènementielles: 0
possède un état continu: non
possède un état discret: non
possède un état objet: non
nom de la fonction de calcul: com_filter

Fonction d'interface

MODNUMCOS/macros/scicos_blocks/Filter/GAUSSF_c.sci [voir code]

Fonction de calcul

MODNUMCOS/routines/filter/com_filter.c (Type 4) [voir code]

Voir aussi

Auteurs

A. Layec
