Bloc Scicos
fr - eng


Bloc filtre en Racine de Cosinus sur-élevé

\epsfig{file=SRRCF_c.eps,height=90pt}

Contenu


Palette

Description

La réponse impulsionnelle de ce filtre est donnée par :

\begin{eqnarray}
h(t)=\frac{4\alpha }{\pi \sqrt{T_{\rm s}}}\, \times \, \frac{\...
...s}}}}{1-\left(4\frac{\alpha t}{T_{\rm s}}\right)^{2}}, \nonumber
\end{eqnarray}


$ \alpha$ est le facteur de retombée et $ T_{\rm s}$ la période du signal considéré.

La fonction de transfert de ce filtre est

\begin{eqnarray}
\frac{H\left(f\right)}{\sqrt{T_{\rm s}}}&=&\left\{
\begin{ar...
..._{\rm s}}<\left\vert f\right\vert.}\nonumber
\end{array}\right.
\end{eqnarray}


\begin{figure}\centering
\scalebox{0.75}{%
\input{SRRCF_imp_trsfrt.pstex_t}}
\end{figure}

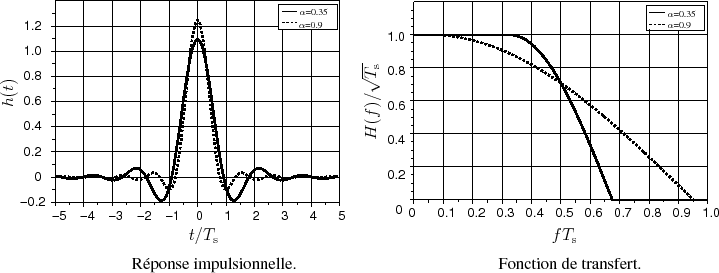

Figure : Réponse impulsionnelle et fonction de transfert d'un filtre en racine de cosinus surélevé pour $ \alpha=0.35$ et $ \alpha=0.9$.

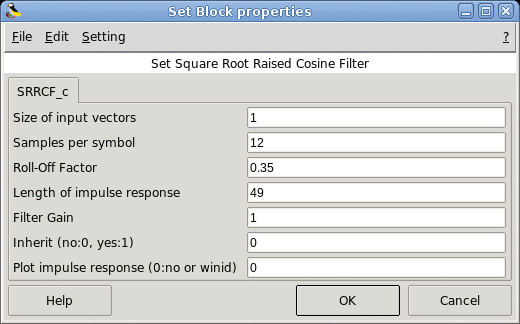

Boîte de dialogue

\begin{figure}\begin{center}
\epsfig{file=SRRCF_c_gui.eps,width=300pt}
\end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

A. Layec

Bibliographie

"Premiers pas pour utiliser Scilab en communications numériques", C. Bazile, A. Duverdier, Contribution Scilab, Diponible : ComNumSc.zip
