GENSYMB

Bloc Scicos
fr - eng

Bloc générateur de symbole

$\epsfig{file=GENSYMB_f.eps,height=90pt}$

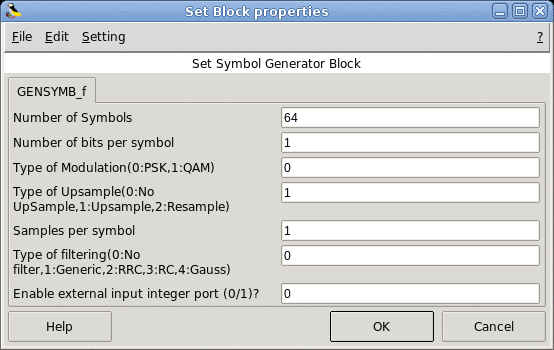

$\begin{figure}\begin{center} \epsfig{file=GENSYMB_f_gui.eps,width=390pt} \end{center}\end{figure}$

Number of Symbols
Le nombre de symboles à générer par vecteur de sortie. Utilisez -1 pour un générateur séquentiel.
Type 'vec' de taille 1.
Number of bits per symbol
Le nombre de bits par symboles.
Type 'vec' de taille 1.
Type of Modulation(0:PSK,1:QAM)
Le type de modulation.
Type 'vec' de taille 1.
Type of Upsample(0:No UpSample,1:Upsample,2:Resample)
Le type de sur-échantillonnage.
Type 'vec' de taille 1.
Samples per symbol
Le nombre d'échantillons par symboles.
Type 'vec' de taille 1.
Type of filtering(0:No filter,1:Generic,2:RRC,3:RC,4:Gauss)
Le type de filtrage.
Type 'vec' de taille 1.
Si mis à 1
$\begin{figure}\begin{center} \epsfig{file=GENSYMB_f_6_1_gui.eps,width=350pt} \end{center} \end{figure}$
- Number of coefficients
  number of coefficients
  Propriétés : Type vec de taille -1.
- Vector of impulse response
  impulse response
  Propriétés : Type vec de taille -1.
- Plot impulse response (0:No/Windows Id)?
  size of the regular input
  Propriétés : Type vec de taille 1.
Enable external input integer port (0/1)?
Si mis à 1, ce paramètre permet la connection d'un générateur externe de nombres entiers.
Type 'vec' de taille 1.

A. Layec
