Bloc erreur de phase d'un diviseur de fréquence fractionnaire modulé Sigma-Delta

Contenu

• Bloc erreur de phase d'un diviseur de fréquence fractionnaire modulé Sigma-Delta
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Auteurs
  • Bibliographie

Palette

• Pll - Palette boucle à verrouillage de phase

Description

Ce bloc calcule l'erreur de phase de la sortie d'un diviseur de fréquence N+K/M modulé Sigma/Delta.
La sortie s'écrit :

$$\begin{eqnarray} \delta \tilde{\phi_{\rm DSM}}(k)=\frac{2\pi}{NM} \left(M\sum^{k}_{i=1}\left({\rm DSM}(i-1)+{\rm DSM}(i)\right) - k{K}\right) \end{eqnarray}$$

avec N, le rapport de division, K/M le rapport de division fractionnaire et DSM() la sortie d'un modulateur Sigma/Delta.

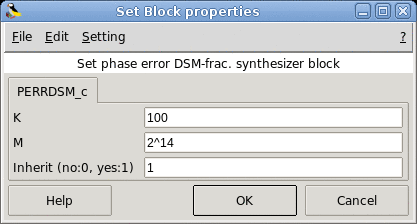

Boîte de dialogue

• K
  Le numérateur de la valeur fractionnaire du rapport de division.
  Propriétés : Type 'mat' de taille [-1,-2].

• M
  Le dénominateur de la valeur fractionnaire du rapport de division.
  Propriétés : Type 'mat' de taille [-1,-2].

• Inherit (no:0, yes:1)
  Hérite des événements par son port d'entrée régulier.
  Propriétés : Type 'vec' de taille 1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: oui
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 3

• sorties régulières:
  - port 1 : taille [1,1] / type 3

• nombre des entrées évènementielles: 0
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: non
• nom de la fonction de calcul: perrdsm

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Pll/PERRDSM_c.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/pll/perrdsm.c (Type 4) [voir code]

Auteurs

A. Layec

Bibliographie

[1] B. D. Muer and M. S. Steyaert, ``On the analysis of sigmadelta fractional-n frequency synthesizers for high spectral purity,'' IEEE Trans. Circuits Syst. II, vol. 50, no. 11, pp. 784-793, Nov. 2003.
