Bloc Scicos
fr - eng


Bloc intégrateur à simple pas, méthode Trapèze (ancien bloc)

\epsfig{file=TRAPINTEGRAL_f.eps,height=90pt}

Contenu


Palette

Description

Ce bloc est un intégrateur à simple pas.
Le vecteur de sortie est l'intégrale du vecteur d'entrée calculée par la méthode des trapèzes définié par l'équation suivante :

\begin{eqnarray}
y_{k}=\frac{h}{2}\left(u_{k}+u_{k-1}\right)+y_{k-1}
\end{eqnarray}


$ h$ est le pas temporel, $ u_{k}$ le vecteur d'entrée et $ y_{k}$ le vecteur de sortie.

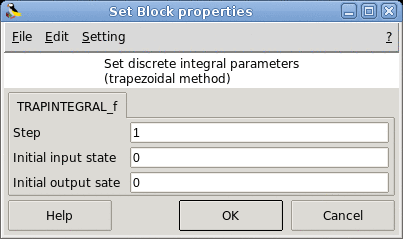

Boîte de dialogue

\begin{figure}\begin{center}
\epsfig{file=TRAPINTEGRAL_f_gui.eps,width=260pt}
\end{center}\end{figure}

Propriétés par défaut

Fonction d'interface

Fonction de calcul

Voir aussi

Auteurs

A. Layec

Bibliographie

[1] T. Parker and L. Chua, Pratical Numerical Algorithms for Chaotic Systems.Springer Verlag, Berlin, 1989.
