Bloc intégrateur à simple pas, méthode Trapèze

Contenu

• Bloc intégrateur à simple pas, méthode Trapèze
  • Palette
  • Description
  • Boîte de dialogue
  • Propriétés par défaut
  • Fonction d'interface
  • Fonction de calcul
  • Voir aussi
  • Auteurs
  • Bibliographie

Palette

• Tools - Palette Outils

Description

Ce bloc est un intégrateur à simple pas.
Le vecteur de sortie est l'intégrale du vecteur d'entrée calculée par la méthode des trapèzes définié par l'équation suivante :

$$\begin{eqnarray} y_{k}=\frac{h}{2}\left(u_{k}+u_{k-1}\right)+y_{k-1} \end{eqnarray}$$

où $h$ est le pas temporel, $u_{k}$ le vecteur d'entrée et $y_{k}$ le vecteur de sortie.

Boîte de dialogue

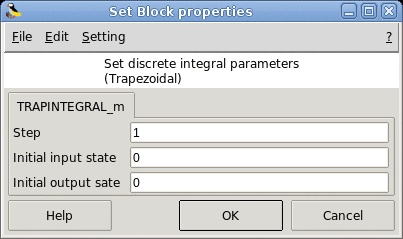

• Step
  Le pas d'intégration temporel.
  Type 'vec' de taille 1.

• Initial input state
  La condition initial de l'entrée.
  Type 'vec' de taille -1.

• Initial output sate
  La condition initiale de la sortie.
  Type 'vec' de taille -1.

Propriétés par défaut

• toujours actif: non
• direct-feedthrough: non
• détection de passage à zéro: non
• mode: non
• entrée régulières:
  - port 1 : taille [1,1] / type 1

• sorties régulières:
  - port 1 : taille [1,1] / type 1

• nombre des entrées évènementielles: 1
• nombre des sorties évènementielles: 0
• possède un état continu: non
• possède un état discret: non
• possède un état objet: oui
• nom de la fonction de calcul: int_trap_m

Fonction d'interface

• MODNUMCOS/macros/scicos_blocks/Tools/TRAPINTEGRAL_m.sci [voir code]

Fonction de calcul

• MODNUMCOS/routines/tools/int_trap_m.c (Type 4) [voir code]

Voir aussi

• EULERINTEGRAL_m - Bloc intégrateur à simple pas, méthode Euler (Bloc Scicos)

Auteurs

A. Layec

Bibliographie

[1] T. Parker and L. Chua, Pratical Numerical Algorithms for Chaotic Systems.Springer Verlag, Berlin, 1989.
